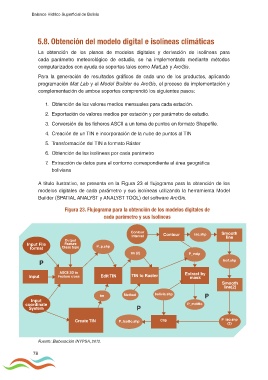

Balance Hídrico Superficial de Bolivia

5.8. Obtención del modelo digital e isolíneas climáticas

La obtención de los planos de modelos digitales y derivación de isolíneas para
cada parámetro meteorológico de estudio, se ha implementado mediante métodos
computarizados con ayuda de soportes tales como MatLab y ArcGis.
Para la generación de resultados gráficos de cada uno de los productos, aplicando
programación Mat Lab y el Model Builder de ArcGis, el proceso de implementación y
complementación de ambos soportes comprendió los siguientes pasos:

1. Obtención de los valores medios mensuales para cada estación.

2. Exportación de valores medios por estación y por parámetro de estudio.

3. Conversión de los ficheros ASCII a un tema de puntos en formato Shapefile.
4. Creación de un TIN e incorporación de la nube de puntos al TIN

5. Transformación del TIN a formato Ráster

6. Obtención de las isolíneas por cada parámetro
7. Extracción de datos para el contorno correspondiente al área geográfica
boliviana

A título ilustrativo, se presenta en la Figura 23 el flujograma para la obtención de los
modelos digitales de cada parámetro y sus isolíneas utilizando la herramienta Model
Builder (SPATIAL ANALYST y ANALYST TOOL) del software ArcGis.

Figura 23. Flujograma para la obtención de los modelos digitales de
cada parámetro y sus Isolíneas

Contour Contour iso.shp Smooth
interval line
Output
Input File Feature
format Class type P_p.shp
tm (2) P_mdp
P Iso1.shp

ASCII 3D to Extract by
Input Feature class Edit TIN TIN to Raster mask
Smooth
line(2)
tm Method bolivia.shp P
Input
coordinate P_mdtBo
System P

Create TIN P_IsoBo.shp Clip P_Iso.shp
(2)

Fuente: Elaboración INYPSA, 2012.

78
