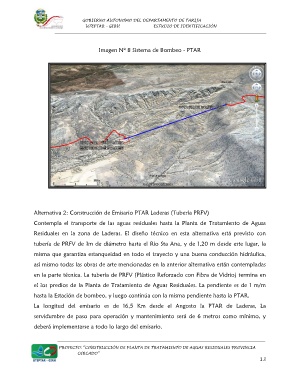

Page 16 - CONSTRUCCIÓN DE EMISARIO PLANTA DE TRATAMIENTO LADERAS
P. 16
GOBIERNO AUTONOMO DEL DEPARTAMENTO DE TARIJA
UTEPTAR - GIRH ESTUDIO DE IDENTIFICACIÓN
Imagen Nº 8 Sistema de Bombeo - PTAR
Alternativa 2: Construcción de Emisario PTAR Laderas (Tubería PRFV)
Contempla el transporte de las aguas residuales hasta la Planta de Tratamiento de Aguas
Residuales en la zona de Laderas. El diseño técnico en esta alternativa está previsto con
tubería de PRFV de 1m de diámetro hasta el Río Sta Ana, y de 1,20 m desde este lugar, la
misma que garantiza estanqueidad en todo el trayecto y una buena conducción hidráulica,
así mismo todas las obras de arte mencionadas en la anterior alternativa están contempladas
en la parte técnica. La tubería de PRFV (Plástico Reforzado con Fibra de Vidrio) termina en
el los predios de la Planta de Tratamiento de Aguas Residuales. La pendiente es de 1 m/m
hasta la Estación de bombeo, y luego continúa con la misma pendiente hasta la PTAR.
La longitud del emisario es de 16,5 Km desde el Angosto la PTAR de Laderas, La
servidumbre de paso para operación y mantenimiento será de 6 metros como mínimo, y
deberá implementarse a todo lo largo del emisario.
PROYECTO: “CONSTRUCCIÓN DE PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES PROVINCIA
CERCADO”
13
