P. 83
“Estudio del Balance Hídrico para la Cuenca del río Caigua, Villamontes (Bolivia)”
(superficies con características hidrológicas homogéneas), asignando a cada una de estas
superficies (Si) el número hidrológico característico de ella (CNi). Hay dos métodos para proceder:
1. Efectuar una ponderación de cada número de curva con la superficie que ocupa a fin de
obtener el número de curva correspondiente a la cuenca en conjunto:
∑ CN S ⋅
CN = i i
S
2. Modelizar la cuenca como un complejo matricial hidrológico - matemático de modo que en
cada superficie dada por el Número de Curva matricial se simule un balance hídrico. Este
es el caso que se ha desarrollado en el modelo de balance hídrico del presente estudio.
(Ver sección 5.4.3.3).
5.4.3 PROCEDIMIENTO DE CÁLCULO
A continuación se describe la metodología seguida para la obtención del Umbral de
Escorrentía (P 0), el cual es el parámetro que determinará la escorrentía y la infiltración generada por
un aguacero (P), tal como determina la Ecuación 13.
La cuenca quedará constituida por más de 1500 polígonos con unas condiciones
hidrológicas diferentes determinadas cada uno de ellos por su número de curva. Este coeficiente
adimensional viene tabulado por el Sistema de Conservación de Suelos de los EE.UU para un
“antecedente de humedad tipo II (AMC II)” en función del tipo de cobertura, y el tipo de suelo (A, B,
C, D). Posteriormente es necesario corregirlo en función de la pendiente, ya que viene tabulado
para pendientes menores del 5%, con fin de obtener el definitivo NC - Espacial.
Posteriormente se procede a la obtención del Número de Curva Espacio – Temporal,
estando determinado por las condiciones antecedentes de humedad del suelo, es decir, por los días
y altura de lluvia que ocurran previamente al aguacero que se simule. El proceso para la obtención
matricial del umbral de escorrentía es la siguiente:

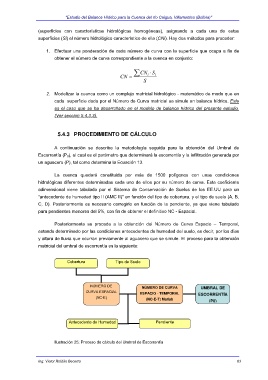

Cobertura Tipo de Suelo
NÚMERO DE
NÚMERO DE CURVA UMBRAL DE
CURVA ESPACIAL ESPACIO - TEMPORAL ESCORRENTÍA
(NC-E) (NC-E-T) Matlab (P0)
Antecedente de Humedad Pendiente
Ilustración 25: Proceso de cálculo del Umbral de Escorrentía
Ing. Víctor Roldán Becerra 83
