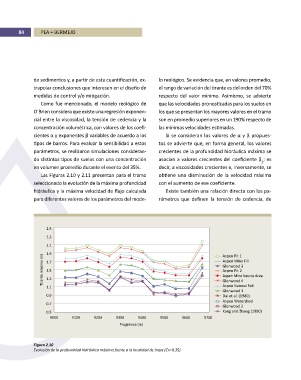

84      PEA    BERMEJO










               de sedimentos y, a partir de esta cuantificación, ex-  lo reológico. Se evidencia que, en valores promedio,
               trapolar conclusiones que interesen en el diseño de   el rango de variación del tirante es del orden del 70%
               medidas de control y/o mitigación.                respecto  del  valor  mínimo.  Asimismo,  se  advierte
                 Como fue mencionado, el modelo reológico de     que las velocidades pronosticadas para los suelos en
               O´Brien considera que existe una regresión exponen-  los que se presentan los mayores valores en el tramo
               cial entre la viscosidad, la tensión de cedencia y la   son en promedio superiores en un 190% respecto de
               concentración volumétrica, con valores de los coefi-  las mínimas velocidades estimadas.
               cientes α y exponentes β variables de acuerdo a los   Si se consideran los valores de α y β propues-
               tipos de barros. Para evaluar la sensibilidad a estos   tos se advierte que, en forma general, los valores
               parámetros, se realizaron simulaciones consideran-  crecientes de la profundidad hidráulica máxima se
               do distintos tipos de suelos con una concentración   asocian a valores crecientes del coeficiente β ; es
                                                                                                          2
               en volumen promedio durante el evento del 35%.    decir, a viscosidades crecientes e, inversamente, se
                 Las Figuras 2.10 y 2.11 presentan para el tramo   obtiene  una  disminución  de  la  velocidad  máxima
               seleccionado la evolución de la máxima profundidad   con el aumento de ese coeficiente.
               hidráulica y la máxima velocidad de flujo calculada   Existe también una relación directa con los pa-
               para diferentes valores de los parámetros del mode-  rámetros  que  definen  la  tensión  de  cedencia,  de






                    2.5
                    2.3
                    2.1
                    1.9                                                                    Aspen Pit 1
                  Tirante máximo (m)  1.5                                                  Glenwood 3
                                                                                           Aspen Mine Fill
                    1.7
                                                                                           Aspen Pit 2
                                                                                           Aspen Mine Source Area
                    1.3
                                                                                           Aspen Natural Soil
                    1.1                                                                    Glenwood 4
                                                                                           Glenwood 1
                    0.9                                                                    Dai et al. (1980)
                                                                                           Aspen Watershed
                    0.7
                                                                                           Glenwood 2
                    0.5                                                                    Kang and Zhang (1980)
                     9000     9100     9200     9300     9400     9500    9600     9700
                                                 Progresiva (m)



               Figura 2.10
               Evolución de la profundidad hidráulica máxima frente a la localidad de Iruya (Cv=0,35)
