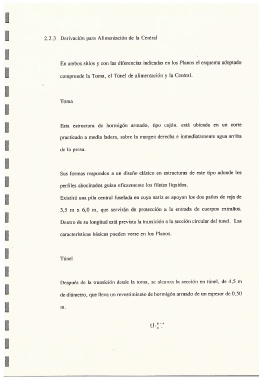

Page 54 - Memoria de Diseños Preliminares
P. 54
2.2.3 Derivaci6n para Alimentaci6n de la Central
En ambos sitios y con las diferencias illdicadas en los Planos el esquema adoptado
comprende la Toma, el Ttiliel de alimentaci6n y la Central.
Toma
Esta estructura de hormig6n armado, tipo caj6n. esta ubicada en un corte
practicado a inedia ladera, sobre la lnargen derecha e inmediatamente agua arriba
(lc la pres{i.
Sus formas responden a un disei~io clasico en estructuras de este tipo adonde los
per files abocinados gufan eficazmente los filetes liquidos.
Existira una pila central fuselada en cuya liarfz se apoyan los dos parios de reja de
3,5 in x 6,0 in, que serviran de protecci6n a la entrada de cuerpos extrai~ios.
Dentro de su loiigitud esta prevista la transici6n a la secci6n circular del tunel. Las
caracteristicas basicas pueden verse en los Plaiios.
Trinel
Despu6s de la tratl`siei(`7ii (Ies(le la toitia, se alcali7,a la secci6n en ttiliel. de 4,5 Ill
de diametro, que lleva un revestimiento de hormig6n armado de uii espesor de 0,50
ln.
