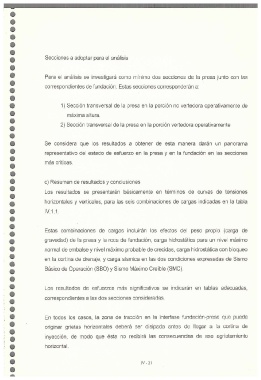

Secciones a adoptar para el analisis
Para el analisis se investigara como minimo dos secciones de la presa junto con las
correspondientes de fundaci6n. Estas secciones corresponderan a:
1 ) Secci6n transversal de la presa en la porci6n no vertedora operativamente de
maxima altura.
2) Secci6n transversal de la presa en la porci6n vertedora operativamente
Se considera que los resultados a obtener de esta manera daran un panorama
representativo del estado de esfuerzo en la presa y en la fundaci6n en las secciones
mss criticas.
c) Resumen de resultados y conclusiones
Los resultados se presentaran basicamente en t6rminos de curvas de tensiones
horizontales y verticales, para las seis combinaciones de cargas indicadas en la tabla
lv.1 .1 .
Estas combinaciones de cargas incluiran los efectos del peso propio (carga de
gravedad) de la presa y la roca de fundaci6n, carga hidrostatica para un nivel maximo
normal de embalse y nivel maximo probable de crecidas, carga hidrostatica con bloqueo
en la cortina de drenaje, y carga sismica en las dos condiciones expresadas de Sismo
Basico de Operaci6n (SBO) y Sismo Maximo Creible (SMC).
Los resultados de esfuerzos mss significativos se indicaran en tablas adecuadas,
correspondientes a las dos secciones consideradas.
En todos los casos, la zona de tracci6n en la interfase fundaci6n-presa que pueda
originar grietas horizontales debera ser disipada antes de llegar a la cortina de
inyecci6n, de modo que 6sta no recibira las consecuencias de ese agrietamiento
horizontal.
IV -21
