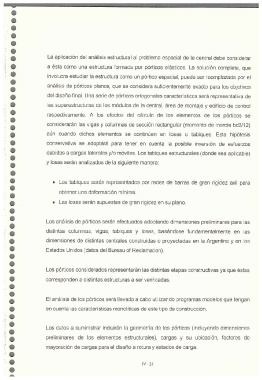

La aplicaci6n del analisis estructural al problema espacial de la central debe considerar
a 6sta como una estructura formada por p6rticos elasticos. La soluci6n completa, que
involucra estudiar la estructura como un p6rtico espacial, puede ser reemplazada por el
analisis de p6rticos planos, que se considera suficientemente exacto para los objetivos
del disefio final. Una serie de p6rticos ortogonales caracteristicos sera representativa de
las superestructuras de los m6dulos de la central, area de montaje y edifjcio de control
respectivamente. A los efectos del calculo de los elementos de los p6r{icos se
consideraran las vigas y columnas de secci6n rectangular (momento de inercia bd3/12)
adn cuando dichos elementos se contini]en en losas o tabiques. Esta hip6tesis
conservativa se adoptara para tener en cuenta la posible inversi6n de esfuerzos
debidos a cargas laterales y/o m6viles. Los tabiques estructurales (donde sea aplicable)
y losas seran analizados de la siguiente manera:
• Los tabiques seran representados por redes de barras de gran rigidez axil para
obtener una deformaci6n minima.
• Las losas seran supuestas de gran rigidez en su plano.
Los analisis de p6rticos seran efectuados adoptando dimensiones preliminares para las
distintas columnas, vigas, tabiques y losas, basandose fundamentalmente en las
dimensiones de distintas centrales construidas o proyectadas en la Argentina y en los
Estados Unidos (datos del Bureau of Reclamation).
Los p6rticos considerados representaran las distintas etapas constructivas ya que 6stas
corresponden a distintas estructuras a ser verificadas.
El analisis de los p6rticos sera llevado a cabo utilizando programas modelos que tengan
en cuenta las caracteristicas monoliticas de este tipo de construcci6n.
Los datos a suministrar incluiran la geometria de los p6rticos (incluyendo dimensiones
preliminares de los elementos estructurales), cargas y su ubicaci6n, factores de
mayoraci6n de cargas para el disefio a rotura y estados de carga.
IV -24
