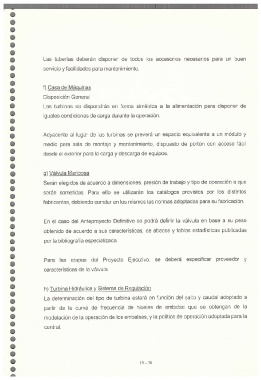

Page 117 - Anteproyecto Preliminar - Las Pavas, Azarrayal, Cambarí
P. 117
Las tuberias deberan disponer de todos los accesorios necesarios para un buen
servicio y facilidades para mantenimiento.
Casa de Ma uinas
Disposici6n General
Las turbinas se dispondran en forma simetrica a la alimentaci6n para disponer de
iguales condiciones de carga durante la operaci6n.
Adyacente al lugar de las turbinas se prevera un espacio equivalente a un m6dulo y
medio para sala de montaje y mantenimiento, dispuesto de port6n con acceso facil
desde el exterior para la carga y descarga de equipos.
g) Valvula Mariposa
Seran elegidos de acuerdo a dimensiones, presi6n de trabajo y tipo de operaci6n a que
seran sometidas. Para ello se utilizaran los catalogos provistos por los distintos
fabricantes, debiendo constar en los mismos las normas adoptadas para su fabricaci6n.
En el caso del Anteproyecto Definitivo se podra definir la valvula en base a su peso
obtenido de acuerdo a sus caracteristicas, de abacos y tablas estadisticas publicadas
por la bibliografia especializada.
Para las etapas del Proyecto Ejecutivo, se debera especificar proveedor y
caracteristicas de la valvula
Turbina Hidraulica Sistema de Re ulaci6n
La determinaci6n del tipo de turbina estara en funci6n del salto y caudal adoptado a
partir de la curva de frecuencia de niveles de embalse que se obtengan de la
modelaci6n de la operaci6n de los embalses, y la politica de operaci6n adoptada para la
central.
lv -38
