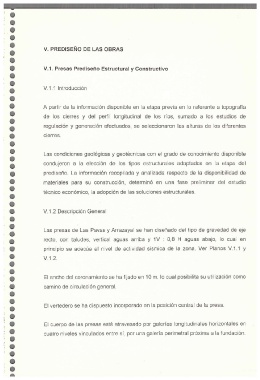

V. PREDISEf¢O DE LAS OBRAS
V.1. Presas Predisefio Estructural y Constructivo
V.1.1 lntroducci6n
A partir de la informaci6n disponible en la etapa previa en lo referente a topografia
de los cierres y del perfil longitudinal de los rios, sumado a los estudios de
regulaci6n y generaci6n efectuados, se seleccionaron las alturas de los diferentes
cierres.
Las condiciones geol6gicas y geot6cnicas con el grado de conocimiento disponible
condujeron a la elecci6n de los tipos estructurales adoptados en la etapa del
prediserio. La informaci6n recopilada y analizada respecto de la disponibilidad de
ma{eriales para su construcci6n, determin6 en una fase preliminar del estudio
t6cnico econ6mico, la adopci6n de las soluciones estructurales.
V.1.2 Descripci6n General
Las presas de Las Pavas y Arrazayal se han disefiado del tipo de gravedad de eje
recto, con taludes, vertical aguas arriba y lv : 0,8 H aguas abajo, lo cual en
principio se adeci]a al nivel de actividad sismica de la zona. Ver Planos V.1.1 y
V.1.2.
El ancho del coronamiento se ha fijado en 10 in. Io cual posibilita su utilizaci6n como
camino de circulaci6n general.
El vertedero se ha dispuesto incorporado en la posici6n central de la presa.
El cuerpo de las presas esta atravesado por galerias longitudinales horizontales en
cuatro niveles vinculados entre si, por una galeria perimetral pr6xima a la fundaci6n.
