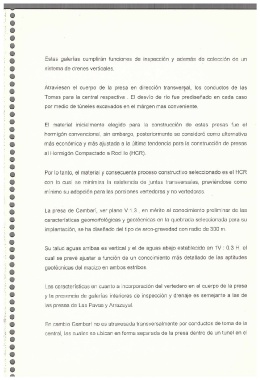

Page 126 - Anteproyecto Preliminar - Las Pavas, Azarrayal, Cambarí
P. 126
Estas galerias cumpliran funciones de inspecci6n y ademas de colecci6n de un
sistema de drenes verticales.
Atraviesan el cuerpo de la presa en direcci6n transversal, Ios conductos de las
Tomas para la central respectiva . El desvio de rio fue predisehado en cada caso
par medio de tdneles excavados en el margen mas conveniente.
El material inicialmen{e elegido para la construcci6n de estas presas fue el
hormig6n convencional, sin embargo, posteriormente se consider6 como alternativa
mss econ6mica y mss ajustada a la tiltima tendencia para la construcci6n de presas
al Hormig6n Compactado a Rodillo (HCR).
Por lo tanto, el material y consecuente proceso constructivo seleccionado es el HCR
con lo cual se minimiza la existencia de juntas {ransversales, previ6ndose como
m[nimo su adopci6n para las porciones vertedoras y no vertedoras.
La presa de Cambari, ver plano V.1.3., en m6rito al conocimiento preliminar de las
caracteristicas geomorfol6gicas y geo{6cnicas en la quebrada seleccionada para su
implantaci6n, se ha disehado del tipo de arco-gravedad con radio de 300 in.
Su talud aguas arribas es vertical y el de aguas abajo establecido en lv : 0,3 H, el
cual se prev6 ajustar a funci6n de un conocimiento mss detallado de las aptitudes
geot6cnicas del macizo en ambos estribos.
Las caracteristicas en cuanto a incorporaci6n del vertedero en el cuerpo de la presa
y la presencia de galer{as interiores de inspecci6n y drenaje es semejante a las de
las presas de Las Pavas y Arrazayal.
En cambio Cambari no es atravesada transversalmente por conductos de toma de la
central, las cuales se ubican en forma separada de la presa dentro de un tunel en el
