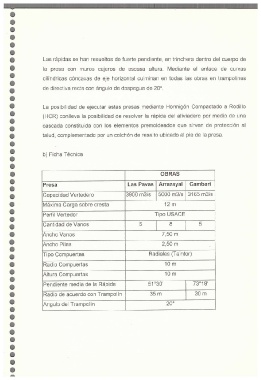

Las rapidas se han resueltos de fuerte pendiente, en trinchera dentro del cuerpo de
la presa con muros cajeros de escasa altura. Mediante el enlace de curvas
cilindricas c6ncavas de eje horizontal culminan en todas las obras en trampolines
de directiva recta con angulo de despegue de 20°.
La posibilidad de ejecutar estas presas mediante Hormig6n Compactado a Rodillo
(HCR) conlleva la posibilidad de resolver la rapida del aliviadero por medio de una
cascada constituida con los elementos premoldeados que sirven de protecci6n al
talud, complementado por un colch6n de resalto ubicado al pie de la presa.
b) Ficha T6cnica
OBRAS
Presa Las Pavas Arrazayal Cambari
Capacidad Vertedero 3900 m3/s 5000 m3/s 3165 m3/s
Maxima Carga sobre cresta 12m
Perfil Vertedor Tipo USACE
Cantidad de Vanos 6 8 5
Ancho Vanos 7,50 in
Ancho Pilas 2,50 in
Tipo Compuertas Radiales (Taintor)
Radio Compuertas 10m
Altura Compuertas 10m
Pendiente media de la Rapida 51030' 73018'
Radio de acuerdo con Trampolin 35m 30m
Angulo del Trampolin 200
