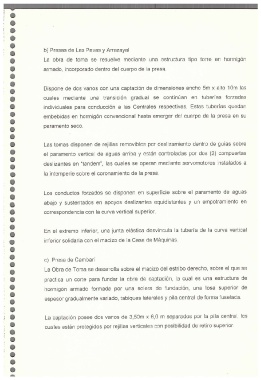

b) Presas de Las Pavas y Arrazayal
La obra de toma se resuelve mediante una estructura tipo torre en hormig6n
armada, incorporado den{ro del cuerpo de la presa.
Dispone de dos vanos con una captaci6n de dimensiones ancho 5m x alto 10m las
cuales mediante una transici6n gradual se contini]an en tuberias forzadas
individuales para conducci6n a las Centrales respectivas. Estas tuber[as quedan
embebidas en hormig6n convencional hasta emerger del cuerpo de la presa en su
paramento seco.
Las tomas disponen de rejHlas removibles por deslizamiento dentro de guias sobre
el paramento vertical de aguas arriba y estan controladas por dos (2) compuertas
deslizantes en "tandem", las cuales se operan mediante servomotores instalados a
la in{emperie sobre el coronamiento de la presa.
Los conductos forzados se disponen en superficie sobre el paramento de aguas
abajo y sustentados en apoyos deslizantes equidistantes y un empotramiento en
correspondencia con la curva vertical superior.
En el extremo inferior, una junta elastica desvincula la tuberia de la curva vertical
inferior solidaria con el macizo de la Casa de Maquinas.
c) Presa de Cambari
La Obra de Toma se desarrolla sobre el macizo del estribo derecho, sobre el que se
practica un corte para fundar la obra de captaci6n, la cual es una estructura de
hormig6n armado formada por una solera de fundaci6n, una losa superior de
espesor gradualmente variado, tabiques laterales y pila central de forma fuselada.
La captaci6n posee dos vanos de 3,50m x 6,0 in separados por la pila central, Ios
cuales estan protegidos por rejillas verticales con posibilidad de retiro superior.
