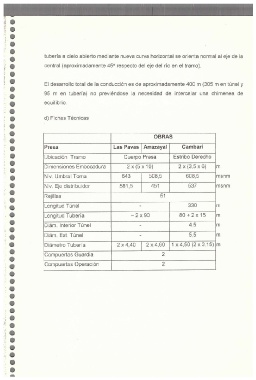

Page 138 - Anteproyecto Preliminar - Las Pavas, Azarrayal, Cambarí

{uberia a cielo abierto mediante nueva curva horizontal se orienta normal al eje de la
central (aproximadamente 45° respecto del eje del rio en el tramo).

El desarrollo total de la conducci6n es de aproximadamente 400 in (305 in en tdnel y
95 in en tuberia) no previ6ndose la necesidad de intercalar una chimenea de

equilibrio.

d) Fichas T6cnicas

OBRAS

Presa Las Pavas Arrazayal Cambari

Ubicaci6n Tramo Cuerpo Presa Estribo Derecho

Dimensiones Embocadura 2 x (5 x 10) 2 x (3,5 x 6)
Niv. Umbral Toma 643 508,5 608,5

Niv. Eje distribuidor 581,5 451 537
Rejillas 51

Longitud Tulnel - 330
- 2 x 90
Longitud Tuberia 80 + 2 x 15

Diam. Interior Tdnel - 4,5

Diam. Ext. Tunel - 5,5
Diametro Tuberia 2 x 4,40 2 x 4,60 1 x 4,50 (2 x 3,15)

Compuertas Guardia 2

Compuertas Operaci6n 2
