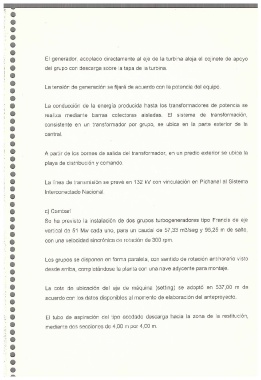

El generador, acoplado djrectamente al eje de la turbina aloja el cojinete de apoyo
del grupo con descarga sobre la tapa de la turbina.
La tensi6n de generaci6n se fijara de acuerdo con la potencia del equipo.
La conducci6n de la energia producida hasta los transformadores de potencia se
realiza mediante barras colectoras aisladas. El sistema de transformaci6n,
consistente en un transformador por grupo, se ubica en la parte exterior de la
central.
A partir de los bornes de salida del transformador, en un predio exterior se ubica la
playa de distribuci6n y comando.
La linea de transmisi6n se prev6 en 132 kv con vinculaci6n en Pichanal al Sistema
lnterconectado Nacional.
c) Cambari
Se ha previsto la instalaci6n de dos grupos turbogeneradores tipo Francis de eje
vertical de 51 Mw cada uno, para un caudal de 57,33 m3/seg y 96,25 in de salto,
con una velocidad sincr6nica de rotaci6n de 300 rpm.
Los grupos se disponen en forma paralela, con sentido de rotaci6n antihorario visto
desde arriba, completandose la planta con una nave adycente para montaje.
La cota de ubicaci6n del eje de maqujna (setting) se adopt6,- en 537,00 in de
acuerdo con los datos disponibles al momento de elaboraci6n del anteproyecto.
EI tubo de aspiraci6n del tipo acodado descarga hacia la zona de la restituci6n,
mediante dos secciones de 4,00 in por 4,00 in.
