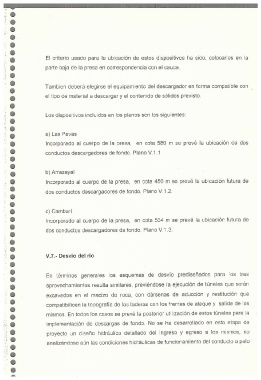

El criterio usado para la ubicaci6n de estos dispositivos ha sido, colocarlos en la
parte baja de la presa en correspondencia con el cauce.
Tambien debera elegirse el equipamiento del descargador en forma compatible con
el tipo de material a descargar y el contenido de s6lidos previsto.
Los dispositivos incluidos en los pianos son los siguientes:
a) Las Pavas
lncorporado al cuerpo de la presa, en cota 580 in se prev6 la ubicaci6n de dos
conductos descargadores de fondo, Plano V.1.1
b) Arrazayal
lncorporado al cuerpo de la presa, en cota 450 in se prev6 la ubicaci6n futura de
dos conductos descargadores de fondo. Plano V.1.2.
c) Cambari
lncorporado al cuerpo de la presa, en cota 534 in se prev6 la ubicaci6n futura de
dos conductos descargadores de fondo. Plano V.1.3.
V.7.-Desvio del rio
En t6rminos generales los esquemas de desvio predisefiados para los tres
aprovechamientos resulta similares, previ6ndose la ejecuci6n de tdneles que seran
excavados en el macizo de roca, con darsenas de aducci6n y restituci6n que
compatibilicen la topografia de las laderas con los frentes de ataque y salida de los
mismos. En todos los casos se prev6 la posterior utilizaci6n de estos tdneles para la
implementaci6n de descargas de fondo. No se ha desarrollado en esta etapa de
proyecto un disefio hidraulico detallado del ingreso y egreso a los mismos, no
analizandose aun las condiciones hidraulicas de funcionamiento del conducto a pelo
