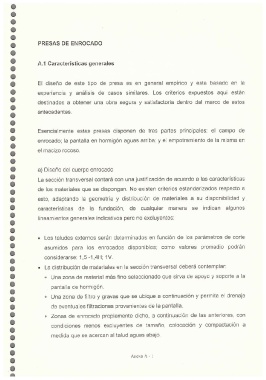

PRESAS DE ENROCADO
A.1 Caracteristicas generales
El diseho de este tipo de presa es en general empirico y esta basado en la
experiencia y analisis de casos similares. Los criterios expuestos aqui estan
destinados a obtener una obra segura y satisfactoria dentro del marco de estos
antecedentes.
Esencialmente estas presas disponen de tres partes principales: el campo de
enrocado; la pantalla en hormig6n aguas arriba; y el empotramiento de la misma en
el macizo rocoso.
a) Disefio del cuerpo enrocado
La secci6n transversal contara ccin una justificaci6n de acuerdo a las caracteristicas
de los materiales que se dispongan. No existen criterios estandarizados respecto a
esto, adaptando la geometria y distribuci6n de materiales a su disponibilidad y.
caracter{sticas de la fundaci6n, de cualquier manera se indican algunos
lineamientos generales indicativos pero no excluyentes:
a Los taludes externos seran determinados en funci6n de los parametros de corte
asumidos para los enrocados disponibles; como valores promedio podran
considerarse: 1,5 -1,4H; 1V.
® La distribuci6n de materiales en la secci6n transversal debera contemplar:
* Una zona de material mss fino seleccionado que sirva de apoyo y soporte a la
` pantalla de hormig6n.
* Una zona de filtro y gravas que se ubique a continuaci6n y permita el drenaje
de eventuales filtraciones provenientes de la pantalla.
* Zonas de enrocado propiamente dicho, a continuaci6n de las anteriores, con
condiciones menos excluyentes de tamafio, colocaci6n y compactaci6n a
medida que se acercan al talud aguas abajo.
Anc.\o A - I
