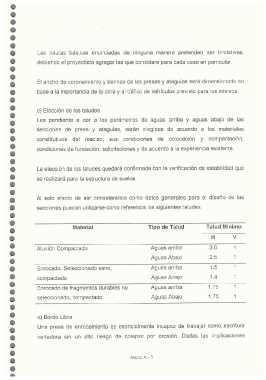

Page 220 - Anteproyecto Preliminar - Las Pavas, Azarrayal, Cambarí
P. 220
Las pautas basicas enunciadas de ninguna manera pretenden ser limitativas,
debiendo el proyectista agregar las que considere para cada caso en particular.
El ancho de coronamiento y bermas de las presas y ataguias sera dimensionado en
base a la importancia de la obra y al trafico de vehjculos previs.to para los mismos.
d) Elecci6n de los taludes
Las pendiente a dar a los parametros de aguas arriba y aguas abajo de las
secciones de presa y ataguias, seran elegidas de acuerdo a los materiales
constitutivos del macizo, sus condiciones de colocaci6n y compactaci6n,
condiciones cle fundaci6n, solicitaciones y de acuerdo a la experiencia existente.
La elecci6n de los taludes quedara confirmada con la verificaci6n de estabilidad que
se realizara para la estructura de suelos.
Al solo efecto de ser considerados como datos generales para el disefio de las
secciones pueden utilizarse como referencia los siguientes taludes:
Material Tipo de Talud Talud Minimo
HV
Aluvi6n Compactado Aguas arriba 3.0 1
Aguas Abajo 2.5 1
Enrocado. Seleccionado sano, Aguas arriba 1.5 1
compactado Aguas Abajo 1.4 1
Enrocado de fragmentos durables.no Aguas arriba, 1.75 1
seleccionado, compactado Agua.s Abajo 1.75 1
e) Bordo Libre
Una presa de enrocamiento es esencialmente incapaz de trabajar como escritura
vertedora sin un alto riesgo de colapso por erosi6n. Dadas las implicaciones
Anc.\o A - 5
