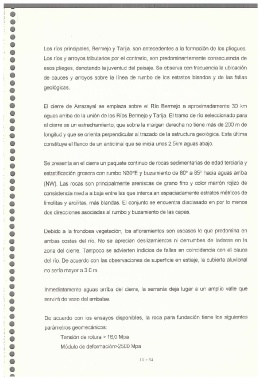

Page 40 - Anteproyecto Preliminar - Las Pavas, Azarrayal, Cambarí
P. 40
Los rios principales, Bermejo y Tarija, son antecedentes a la formaci6n de los pliegues.
Los rios y arroyos tributarios por el contrario, son predominantemente consecuencia de
esos plieges, denotando la juventud del paisaje. Se observa con frecuencia la ubicaci6n
de cauces y arroyos sobre la linea de rumbo de los estratos blandos y de las fallas
geol6gicas.
El cierre de Arrazayal se emplaza sobre el Rio Bermejo a aproximadamente 30 kin
aguas arriba de la uni6n de los Rios Bermejo y Tarija. El tramo de rio seleccionado para
el cierre es un estrechamiento, que sobre la margen derecha no tiene mss de 200 in de
longitud y que se orienta perpendicular al trazado de la estructura geol6gica. Esta ulltima
constituye el flanco de un anticlinal que se inicia unos 2,5km aguas abajo.
Se presenta en el cierre un paquete continuo de rocas sedimen{arias de edad terciaria y
estratificaci6n grosera con rumbo N30°E y buzamiento de 80° a 85° hacia aguas arriba
(NW). Las rocas `son principalmente areniscas de grano fino y color marr6n rojizo de
consistencia media a baja entre las que intercalan espaciadamente es{ratos m6tricos de
limolitas y arcilitas, mss blandas. El conjunto se encuentra diaclasado en por lo menos
dos direcciones asociadas al rumbo y buzamiento de las capas.
Debido a la frondosa vegetaci6n, los afloramientos son escasos lo que predomina en
ambas costas del rio. No se aprecian deslizamientos ni derrumbes de laderas en la
zona del cierre. Tampoco se advierten indicios de fallas en coincidencia con el cauce
del rio. De acuerdo con las observaciones de superficie en estiaje, la cubierta aluvional
no seria mayor a 3.0 in.
lnmediatamente aguas arriba del cierre, la serrania deja lugar a un amplio valle que
servira de vaso del embalse.
De acuerdo con los ensayos disponibles, Ia roca para fundaci6n tiene los siguientes
parametros geomecanicos:
Tensi6n de rotura > 16,0 Mpa
M6dulo de deformaci6n>2500 Mpa
