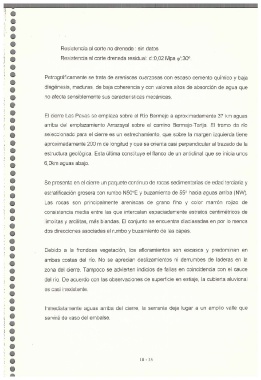

Page 41 - Anteproyecto Preliminar - Las Pavas, Azarrayal, Cambarí
P. 41
Resjstencia al corte no drenada : sin datos
Resistencia al corte drenada residual: c':0,02 Mpa ap`:30°.
Petrograficamente se trata de areniscas cuarzosas con escaso cemento quimico y baja
diag5nesis, maduras, de baja coherencia y con valores altos de absorci6n de agua que
no afecta sensiblemente sus caracteristicas mecanicas.
El cierre Las Pavas se emplaza sobre el Rio Bermejo a aproximadamente 37 kin aguas
arrjba del emplazamiento Arrazayal sobre el camino Bermejo-Tarija. El tramo de rio
seleccionado para el cierre es un estrechamiento, que sobre la margen izquierda tiene
aproximadamente 200 in de longitud y que se orienta casi perpendicular al trazado de la
estructura geol6gica. Esta tlltima constituye el flanco de un anticlinal que se inicia unos
6,Okm aguas abajo.
Se presenta en el cierre un paquete continuo de rocas sedimentarias de edad terciaria y
estratificaci6n grosera con rumbo N50°E y buzamiento de 55° hacia aguas arriba (NW).
Las rocas son principalmente areniscas de grano fino y color marr6n rojizo de
consistencia media entre las que intercalan espaciadamente estratos centim6tricos de
limolitas y arcilitas, mss blandas. El conjunto se encuentra diaclasadas en por lo menos
dos direcciones asociadas al rumbo y buzamiento de las capas.
Debido a la frondosa vegetaci6n, los afloramientos son escasos y predominan en
ambas costas del rio. No se aprecian deslizamientos ni derrumbes de laderas en la
zona del cierre. Tampoco se advierten indicios de fallas en coincidencia con el cauce
del rio. De acuerdo con las observaciones de superficie en estiaje, la cubierta aluvional
es casi inexistente.
lnmediatamente aguas arriba del cierre, la serrania deja lugar,a un amplio valle que
servira de vaso del embalse.
111 -35
