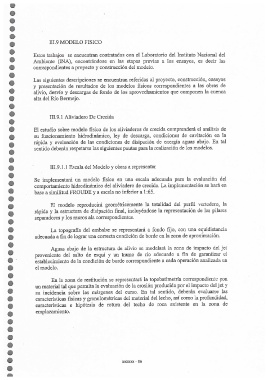

Ill.9 MODELO FISICO

Estos trabajos se encuentran contratados con el Laboratorio del Instituto Nacional del
Ambierfe (INA), encontrindose en las etapas previas a los ensayos, es decir las
coITespondientes a proyecto y construcci6n del modelo.

Las siguientes descripciones se encuenti.an referidas al proyecto, construcci6n, ensayos
y presentaci6n de resultados de los modelos fisicos correspondientes a las obras de
alivio, desvio y descargas de fondo de los aprovechamientos que componen la cuenca
alta del RIo Bermejo.

Ill.9.1 Aliviadero De Crecida

El estudio sobre modelo ffsico de los aliviaderos de crecida comprendera el analisis de
su funcionamiento hidi.odininico, 1ey de descarga, condiciones de cavitaci6n en la
rapida y evaluaci6n de las condiciones de disipaci6n de energia aguas abajo. En tat
sentido deberin respetarse las siguientes pautas para la realizaci6n de los modelos.

Ill.9.1.1 Escala del Modelo y obras a representai.

Se implementara un modelo fisico en rna escala adecuada para la evaluaci6n deAI
comportamiento hidrodinalnico del aliviadero de crecida. La implementaci6n se hara en
base a similitud FROUDE y a escala no inferior a 1 :65.

El modelo reproducira geom5ti.iciniente la totalidad del perfil vertedero, la
rapida y la estructura de disipaci6n final, incluyendose la repi.esentaci6n de las pilares
separadores y los muros ala correspondientes.

La topografia del embalse se 1.epresentara a fondo fijo, con una equidistancia
adecuada a fin de lograr una correcta condici6n de bol.de en la zona de aproximaci6n.

Aguas abajo de la estructura de alivio se modelara la zona de impacto del jet
proveniente del salto de esqui y un tramo de rfo adecuado a fin de gal.antizar el
establecimiento de la condici6n de borde correspondiente a cada operaci6n analizada en
el modelo.

En la zona de restituci6n se representara la topobatimetria correspondiente Son
un material tal que permita la evaluaci6n de la erosi6n pi.oducida por el impacto del jet y
su incidencia sobre las matgenes del curso. En tal sentido, deberin evaluarse las
caracterfsticas ffsicas y granulom6tricas del material del lecho, asf como la profundidad,
caracterfsticas e hip6tesis de rotura del techo de roca existente en la zona de
emplazamiento.
