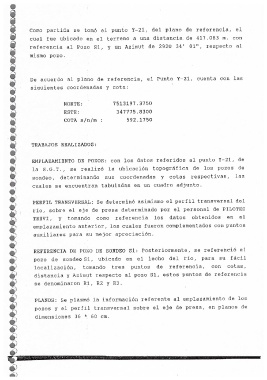

Como partida se tom6 el punto Y-21, Gel piano de referencia, el
cual fue ubicado en el terreno a una distancia. de 417.083 in. con
referencia al Pozo S1, y un Azimut de 292Q 34' 01", respecto al

mismo pozo.

De acuerdo al plaho de referencia, el Punto Y-21, cuenta con las

siguientes coordenadas y cota:

NORTH: 7513197.3750
ESTE: 347775.8300

COTA s/n/in : 592.1750

TRABAJOS REALIZADOS :

EMPLAZAMIENT0 DE POZOS: con log datos referidc>s al punto Y-21, de
la S.G.T., se realiz61a ubicaci6n topografica de los pozos de
sondeo, determinando sus coordenadas y cota§ respectivas, lag

cuales se encuentran tabuladas en un cuadro adjunto.

PERFIL TRAITSVERSAL: Se determin6 asimismo el perfil transversal del
flo, sobre el eje de presa determinado por el personal de PILOTES
TREVI, y tomando como referencia log datos obtenidos en el
emplazamiento anterior, log cuales fueron complementados con puntos
auxiliares para ;u mejor apreciaci6n.

REFERENCIA DE POZO DE SONI)EO Si: Posteriormente, se referenci6 el
pozo de sondeos1, ubicado en el lecho Gel flo, para su facil
•1ocalizaci6n, tomaindo tres Puntos de referencia, con cotas,

distancia y Azimut respecto al pozo S1, estos Puntos de referencia
se denominaron R1, R2 y R3.

PLAiios: Se plasm61a informaci6n referente al emplazamiento de los
pozc>S y el per.I il transversal sobre el eje de presa, en Pianos de
dimensiones 36 *.I 60 cm.
