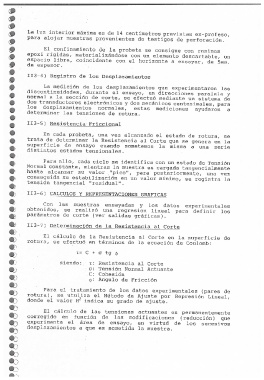

La  luz  interior maxima  es  de  14  centimetros  previstas  ex-profeso,
             para  alojar  muestras  provenientes  de  testigos  de  perforaci6n.

                     El   conf inamiento  de   la  probeta  se   consigue  con   resinas
             epoxi  rigidas,   materializandose  con  un  elemento  descartable,   un
             espacio   libre,   coincidente   con  el   horizonte  a   ensayar,   de   5rm.
             de  espesor.

             113-4)   Registro  de  .log  Desplazamientos

                     La  medici6n   de   los   desplazamientos   que   experimentaron   las
             discontinuidades,   durante   el  ensayo,   en  direcciones   paralela  y
             norimal  a   la  secci6ri  de  corte,   se  efectu6  mediante  un  sistema  de
             dos  transductores  electr6nicos  y dos mecanicos  centesimales,  para
             los    desplazamientos     normales,     estas    mediciones     ayudaron     a
             determinar  las  tensiones  de  rotura.


             113-5)   Resistencia        Friccional

                     En  cada  probeta,   una  vez  alcanzado  el   estado  de  rotura,   se
             trata  de  determinar  la  Resistencia  al  Corte  que  se  genera  en  la
             superf icie    de    ensayo    cuando    sometemos    la   misina    a   una    serie
             distintos  estados  tensionalas.

                     Para  ello,   cada  ciclo  se  identifica  con  un  estado  de  Tension
             Normal  constante,  mientras  la  muestra  es  cargada  tangencialmente
             hasta   alcanzar   su   valor  ,"pico",    para   posteriormente,    una   vez
             conseguida  su  estabilizaci6n  en  un  valor  minimo,   se  registra  la
             tension  tangencial   "residual".


             113-6)    CALCUI,OS   Y REPRESENTACIONES GRAFICAS
                     Con    las    muestras    ensayadas    y    los    datos    experimentales
             obtenidos,    se    realiz6   una   regresion   lineal   para   definir    los
             parametros  de  corte   (ver  salidas  graficas).
             113-7)   Determinaci6n  de   la         Resistencia  al  Corte

                     El   calculo  de   la  Resistencia   al  Corte  en   la  superf icie   de
             rotura,   se  efectu6.  en  t€rminos  de   la  ecuaci6n  de  Coulomb:

                                   t=   C   +   a   tg   ¢

                            siendo:.    I:   Resistencia  al   Corte
                                         a:   Tensi6n  Normal   Actuante
                                         C:   Cohesi6n
                                         dy:   Ahgulo   de   Fricci6n
                     Para  el   tratamiento  de   los  datos   experimentales   (pares   de

             :::::a±i  €:iourtuRL2±E:d::aM::°g:addoe dAej uasjtuestpe°.r   Represi6n   Lineal ,

                     El   calculo   de   las   tensiones   actuantes   es   permanentemente
             corregido    en    funci6n    de    las    modificaciones    (reducci6n)    que
             experimenta   el    ar.ea    de    ensayo,    en    virtud    de    los    sucesivos
             desplazamientos   a  que  es   sometida  la  muestra.
