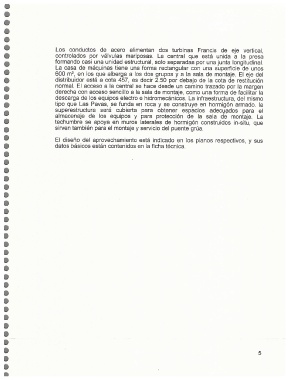

Los conductos de acero alimentan dos turbinas Francis de eje vertical,
controlados por valvulas mariposas. La central que esta unida a la presa
formando casi una unidad estructural, solo separadas por una junta longitudinal.
La casa de maquinas tiene una forma rectangular con una superficie de unos
600 m2, en los que alberga a los dos grupos y a la sala de montaje. EI eje del
distribuidor esta a cota 457, es decir 2.50 por debajo de la cota de restituci6n
normal. El acceso a la central se hace desde un camino trazado por la margen
derecha con acceso sencillo a la sala de montaje, como una forma de facilitar la
descarga de los equipos electro e hidromecanicos. La infraestructura, del mismo
tipo que Las Pavas, se funda en roca y se construye en hormig6n armado. Ia
superestructura sera cubierta para obtener espacios adecu.ados para el
almacenaj.e de los equipos y para protecci6n de la sala de montaje. La
techumbre se apoya en muros laterales de hormig6n construidos in-situ, que
sirven tambi6n para el montaje y servicio del puente grda.

EI disefio del aprovechamiento esta indicado en los planos respectivos, y sus
datos basicos estan contenidos en la ficha t6cnica.
