Page 23 - Ficha Ambiental Aprovechamiento de Recursos Hídricos - Arrazayal

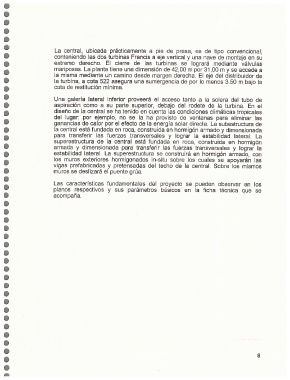

La central, ubicada practicamente a pie de presa, es de tipo convencional,
conteniendo las dos turbinas Francis a eje vertical y una nave de montaje en su
extremo derecho. El cierre de las turbinas se lograra mediante valvulas
mariposas. La planta tiene una dimensi6n de 42,00 in por 31,00 in y se accede a
la misma mediante un camino desde margen derecha. El eje del distribuidor de
la turbina, a cota 522 asegura una sumergencia de por lo menos 3.50 in bajo la
cota de restituci6n minima.

Una galerra lateral inferior proveera el acceso tanto a la solera del tubo de
aspiraci6n como a su parte superior, debajo del rodete de la turbina. En el
disefio de la central se ha tenido en cuenta las condiciones climaticas tropicales
del lugar: por ej.emplo, no se la ha provisto de ventanas para eliminar las
ganancias de calor por el efecto de la energfa solar directa. La subestructura de
la central esta fundada en roca, construida en hormig6n armado y dimensionada
para transferir las fuerzas transversales y lograr la estabilidad lateral. La
superestructura de la central esta fundada en roca, construida en hormig6n
armada y dimensionada para transferir las fuerzas transversales y lograr la
estabilidad lateral. La superestructura se construira en hormig6n armado, con
los muros exteriores hormigonados in-situ sobre los cuales se apoyafan las
vigas prefabricadas y pretensadas del techo de la central. Sobre los mismos
muros se deslizara el puente grda.

Las caracter[sticas fundamentales del proyecto se pueden observar en los
planos respectivos y sus pafametros basicos en la ficha t6cnica que se
acompafia.
