Pafainetfo§ Basicos de] Aprdv-5Chainiento --

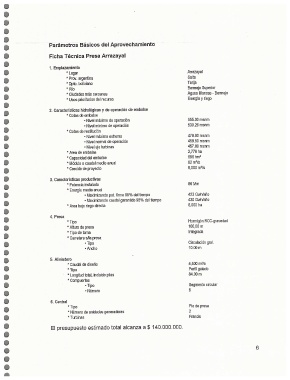

Ficha T6cnica Presa Arrazayal

1 . Emplazamiento
* Lugar An.azayal
* Prov. argentina Salta
* Dpto. boliviano Tarija
*Rio Bermejo Superior
* Ciudades mas cercanas Aguas Blancas - Bermejo
* Usos prioritarios del recurso Energia y riego

2. Caracteristicas hidrol6gicas y de operaci6n de embalse
* Cotas de embalse
• Nivel maximo de operaci6n 555.00 msnm
• Nivel minima de operaci6n 530.26 msnm
* Cotas de restituci6n
• Nivel maximo extremo 470.00 msnm
• Nivel normal de operaci6n 459.50 msnm
• Nivel eje turbinas 457.00 msnm
* Area de embalse 2,776 ha
* Capacidad del embalse 696 hms
* M6dulo o caudal medio anual 82 m3/s
* Crecida de proyecto 8,000 m3/s

3. Caracteristicas productivas
• * Potencia instalada
86.Mw
* Energia media anual
• Maximizando pot. firme 99% del tiempo 423 Gwh/afro
• Maximizando caudal garantido 98% del tiempo 430 Gwh/afro
* Area bajo riego directa 8,000 ha

4. Presa
* Tipo Hormig6n RCC-gravedad
* Altura de presa 100,00 in
* Tipo de toma lntegrada
* Canetera sfla presa
• Tipo Circulaci6n gral.
• Ancho 10.00 in

5. Aliviadero
* Caudal de disefio 4,500 m3/s
*-Tipo Perfil guiado
` * Longitud total, incluido pilas 84.00 in
* Compuertas
• Tipo Segmento circular
. N0mero 6

6. Central
* Tipo Pie de presa
* Ntlmero de unidades generadoras 2
* Turbinas Francis

EI presupuesto estimado total alcanza a $ 140.000.000.
