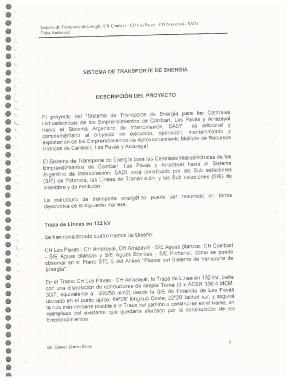

SISTEMA DE TRANSPORTE DE ENERGIA

DESCRIPcloN DEL PROYECTO

El proyecto del "Sistema de Transporte de Energia para las Centrales
Hidroel6ctricas de los Emprendimientos de Cambari, Las Pavas y Arrazayal
hacia el Sistema Argentino de lnterconexi6n, SADl" es adicional y
complementario al proyecto de ejecuci6n, operaci6n mantenimiento y
explotaci6n de los Emprendimientos de Aprovechamiento Multiple de Recursos
Hidricos de Cambari, Las Pavas y Arrazayal.

EI Sistema de Transporte de Energia para las Centrales Hidroel6ctricas de los
Emprendimientos de Cambari, Las Pavas y Arrazayal hacia el Sistema
Argentino de lnterconexi6n, SADl, esta constituido por las Sub estaciones
(S/E) de Potencia, las Lineas de Transmisi6n, y las Sub estaciones (S/E) de
maniobra y de medici6n.

La estructura de transporte energ6tico puede ser resumido en forma
descriptiva de la s.iguiente manera:

Traza de Lineas en 132 kv

Se han considerado cuatro tramos de Disefio:

CH Las Pavas -CH Arrazayal, CH Arrazayal -S/E Aguas Blancas, CH Cambari
- S/E Aguas Blancas y S/E Aguas Blancas - S/E PichanaL como se puede
observar en el Plano STE 5 del Anexo "Pianos del Sistema de transporte de
Energia„.

En el Tramo CH Las Pavas u CH ArrazayaL la Traza de Linea en 132 kv, parte
con una disposici6n de conductores de simple Terna (3 x ACSR 336.4 MOM:
30/7; equivalente a 300/50 mm2) desde la S/E de Potencia de Las Pav.a?
ubicado en el punto aprox 64°28' longitud Oeste, 22°28' latitud sur, y segulra
la ruta mss cercana posible a la Traza del camino a construirse en e` tramo, en
reemplazo del existente que quedaria afectado por la construcci6n de las
Emprendimientos.
