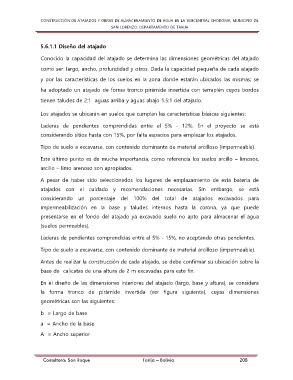

CONSTRUCCIÓN DE ATAJADOS Y OBRAS DE ALMACENAMIENTO DE AGUA EN LA SUBCENTRAL CHOROMA, MUNICIPIO DE
SAN LORENZO, DEPARTAMENTO DE TARIJA
5.6.1.1 Diseño del atajado
Conocido la capacidad del atajado se determina las dimensiones geométricas del atajado
como ser: largo, ancho, profundidad y otros. Dada la capacidad pequeña de cada atajado
y por las características de los suelos en la zona donde estarán ubicados las mismas; se
ha adoptado un atajado de forma tronco pirámide invertida con terraplén cuyos bordos
tienen taludes de 2:1 aguas arriba y aguas abajo 1.5:1 del atajado.
Los atajados se ubicarán en suelos que cumplan las características básicas siguientes:
Laderas de pendientes comprendidas entre el 5% - 12%. En el proyecto se está
considerando sitios hasta con 15%, por falta espacios para emplazar los atajados.
Tipo de suelo a excavarse, con contenido dominante de material arcilloso (impermeable).
Este último punto es de mucha importancia, como referencia los suelos arcillo – limosos,
arcillo – limo arenoso son apropiados.
A pesar de haber sido seleccionados los lugares de emplazamiento de esta batería de
atajados con el cuidado y recomendaciones necesarias. Sin embargo, se está
considerando un porcentaje del 100% del total de atajados excavados para
impermeabilización en la base y taludes internos hasta la corona, ya que puede
presentarse en el fondo del atajado ya excavado suelo no apto para almacenar el agua
(suelos permeables).
Laderas de pendientes comprendidas entre el 5% - 15%, no aceptando otras pendientes.
Tipo de suelo a excavarse, con contenido dominante de material arcilloso (impermeable).
Antes de realizar la construcción de cada atajado, se debe confirmar su ubicación sobre la
base de calicatas de una altura de 2 m excavadas para este fin.
En el diseño de las dimensiones interiores del atajado (largo, base y altura), se considera
la forma tronco de pirámide invertida (ver figura siguiente), cuyas dimensiones
geométricas son las siguientes:
b = Largo de base
a = Ancho de la base
A = Ancho superior
