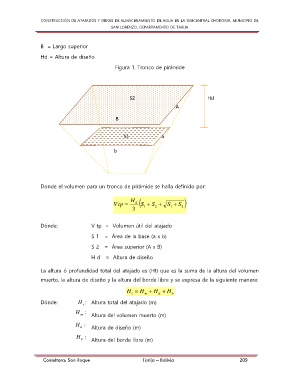

Page 224 - Atajados y Obras de Almacenamiento de Agua - Choroma, San Lorenzo

CONSTRUCCIÓN DE ATAJADOS Y OBRAS DE ALMACENAMIENTO DE AGUA EN LA SUBCENTRAL CHOROMA, MUNICIPIO DE
SAN LORENZO, DEPARTAMENTO DE TARIJA

B = Largo superior

Hd = Altura de diseño
Figura 1. Tronco de pirámide

S2 Hd
A

B

S1 a

b

Donde el volumen para un tronco de pirámide se halla definido por:

H 
V tp  d S  S  S  S 2
2
1
1
3
Dónde: V tp = Volumen útil del atajado
S 1 = Área de la base (a x b)

S 2 = Área superior (A x B)

H d = Altura de diseño

La altura ó profundidad total del atajado es (Ht) que es la suma de la altura del volumen
muerto, la altura de diseño y la altura del borde libre y se expresa de la siguiente manera:

H  H  H  H b
d
m
t
Dónde: H t : Altura total del atajado (m)
H m : Altura del volumen muerto (m)

H d : Altura de diseño (m)

H b : Altura del borde libre (m)

Consultora: San Roque Tarija – Bolivia 209
