CONSTRUCCIÓN DE ATAJADOS Y OBRAS DE ALMACENAMIENTO DE AGUA EN LA SUBCENTRAL CHOROMA, MUNICIPIO DE
SAN LORENZO, DEPARTAMENTO DE TARIJA

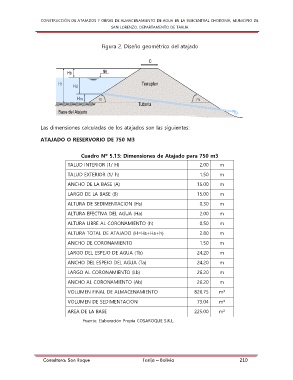

Figura 2. Diseño geométrico del atajado

C

Hb NA

Ht Terraplen
Hd

Hm m m
Tuberia
Base del Atajado

Las dimensiones calculadas de los atajados son las siguientes:

ATAJADO O RESERVORIO DE 750 M3

Cuadro Nº 5.13: Dimensiones de Atajado para 750 m3
TALUD INTERIOR (1/ H) 2.00 m
TALUD EXTERIOR (1/ h) 1.50 m

ANCHO DE LA BASE (A) 15.00 m

LARGO DE LA BASE (B) 15.00 m
ALTURA DE SEDIMENTACION (Hs) 0.30 m

ALTURA EFECTIVA DEL AGUA (Ha) 2.00 m
ALTURA LIBRE AL CORONAMIENTO (h) 0.50 m

ALTURA TOTAL DE ATAJADO (H=Hs+Ha+h) 2.80 m
ANCHO DE CORONAMIENTO 1.50 m

LARGO DEL ESPEJO DE AGUA (Tb) 24.20 m

ANCHO DEL ESPEJO DEL AGUA (Ta) 24.20 m
LARGO AL CORONAMIENTO (Lb) 26.20 m

ANCHO AL CORONAMIENTO (Ab) 26.20 m
VOLUMEN FINAL DE ALMACENAMIENTO 826.75 m³

VOLUMEN DE SEDIMENTACION 73.04 m³
AREA DE LA BASE 225.00 m²

Fuente: Elaboración Propia COSAROQUE S.R.L.
