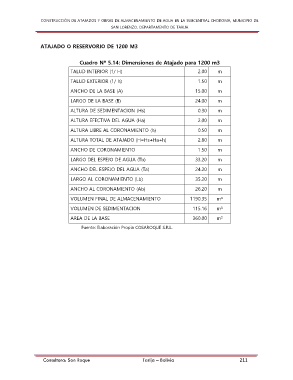

Page 226 - Atajados y Obras de Almacenamiento de Agua - Choroma, San Lorenzo

CONSTRUCCIÓN DE ATAJADOS Y OBRAS DE ALMACENAMIENTO DE AGUA EN LA SUBCENTRAL CHOROMA, MUNICIPIO DE
SAN LORENZO, DEPARTAMENTO DE TARIJA

ATAJADO O RESERVORIO DE 1200 M3

Cuadro Nº 5.14: Dimensiones de Atajado para 1200 m3

TALUD INTERIOR (1/ H) 2.00 m
TALUD EXTERIOR (1/ h) 1.50 m

ANCHO DE LA BASE (A) 15.00 m
LARGO DE LA BASE (B) 24.00 m

ALTURA DE SEDIMENTACION (Hs) 0.30 m
ALTURA EFECTIVA DEL AGUA (Ha) 2.00 m

ALTURA LIBRE AL CORONAMIENTO (h) 0.50 m

ALTURA TOTAL DE ATAJADO (H=Hs+Ha+h) 2.80 m
ANCHO DE CORONAMIENTO 1.50 m

LARGO DEL ESPEJO DE AGUA (Tb) 33.20 m
ANCHO DEL ESPEJO DEL AGUA (Ta) 24.20 m

LARGO AL CORONAMIENTO (Lb) 35.20 m
ANCHO AL CORONAMIENTO (Ab) 26.20 m

VOLUMEN FINAL DE ALMACENAMIENTO 1190.35 m³
VOLUMEN DE SEDIMENTACION 115.16 m³

AREA DE LA BASE 360.00 m²
Fuente: Elaboración Propia COSAROQUE S.R.L.

Consultora: San Roque Tarija – Bolivia 211
