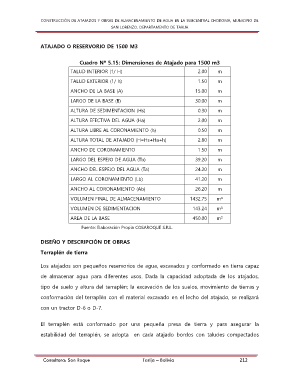

CONSTRUCCIÓN DE ATAJADOS Y OBRAS DE ALMACENAMIENTO DE AGUA EN LA SUBCENTRAL CHOROMA, MUNICIPIO DE
SAN LORENZO, DEPARTAMENTO DE TARIJA

ATAJADO O RESERVORIO DE 1500 M3

Cuadro Nº 5.15: Dimensiones de Atajado para 1500 m3

TALUD INTERIOR (1/ H) 2.00 m
TALUD EXTERIOR (1/ h) 1.50 m

ANCHO DE LA BASE (A) 15.00 m
LARGO DE LA BASE (B) 30.00 m

ALTURA DE SEDIMENTACION (Hs) 0.30 m
ALTURA EFECTIVA DEL AGUA (Ha) 2.00 m

ALTURA LIBRE AL CORONAMIENTO (h) 0.50 m

ALTURA TOTAL DE ATAJADO (H=Hs+Ha+h) 2.80 m
ANCHO DE CORONAMIENTO 1.50 m

LARGO DEL ESPEJO DE AGUA (Tb) 39.20 m
ANCHO DEL ESPEJO DEL AGUA (Ta) 24.20 m

LARGO AL CORONAMIENTO (Lb) 41.20 m
ANCHO AL CORONAMIENTO (Ab) 26.20 m

VOLUMEN FINAL DE ALMACENAMIENTO 1432.75 m³
VOLUMEN DE SEDIMENTACION 143.24 m³

AREA DE LA BASE 450.00 m²
Fuente: Elaboración Propia COSAROQUE S.R.L.

DISEÑO Y DESCRIPCIÓN DE OBRAS

Terraplén de tierra

Los atajados son pequeños reservorios de agua, excavados y conformado en tierra capaz

de almacenar agua para diferentes usos. Dada la capacidad adoptada de los atajados,

tipo de suelo y altura del terraplén; la excavación de los suelos, movimiento de tierras y
conformación del terraplén con el material excavado en el lecho del atajado, se realizará

con un tractor D-6 o D-7.

El terraplén está conformado por una pequeña presa de tierra y para asegurar la

estabilidad del terraplén, se adopta en cada atajado bordos con taludes compactados

Consultora: San Roque Tarija – Bolivia 212
