CONSTRUCCIÓN DE ATAJADOS Y OBRAS DE ALMACENAMIENTO DE AGUA EN LA SUBCENTRAL CHOROMA, MUNICIPIO DE
SAN LORENZO, DEPARTAMENTO DE TARIJA

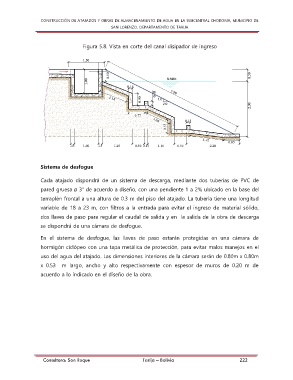

Figura 5.8. Vista en corte del canal disipador de ingreso

Sistema de desfogue

Cada atajado dispondrá de un sistema de descarga, mediante dos tuberías de PVC de
pared gruesa ø 3” de acuerdo a diseño, con una pendiente 1 a 2% ubicado en la base del

terraplén frontal a una altura de 0.3 m del piso del atajado. La tubería tiene una longitud
variable de 18 a 23 m, con filtros a la entrada para evitar el ingreso de material sólido,

dos llaves de paso para regular el caudal de salida y en la salida de la obra de descarga
se dispondrá de una cámara de desfogue.

En el sistema de desfogue, las llaves de paso estarán protegidas en una cámara de
hormigón ciclópeo con una tapa metálica de protección, para evitar malos manejos en el

uso del agua del atajado. Las dimensiones interiores de la cámara serán de 0.80m x 0.80m
x 0.53 m largo, ancho y alto respectivamente con espesor de muros de 0.20 m de
acuerdo a lo indicado en el diseño de la obra.
