CONSTRUCCIÓN DE ATAJADOS Y OBRAS DE ALMACENAMIENTO DE AGUA EN LA SUBCENTRAL CHOROMA, MUNICIPIO DE
SAN LORENZO, DEPARTAMENTO DE TARIJA
excedencias se ubicará sobre terreno firme y se prolongará en tierra hasta una quebrada
o sitio donde no afecte la estabilidad del atajado.

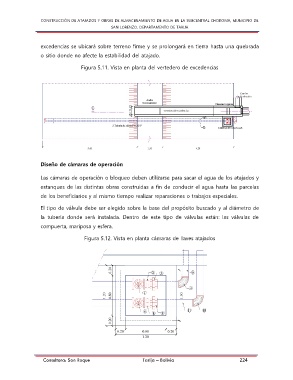

Figura 5.11. Vista en planta del vertedero de excedencias
Diseño de cámaras de operación
Las cámaras de operación o bloqueo deben utilizarse para sacar el agua de los atajados y
estanques de las distintas obras construidas a fin de conducir el agua hasta las parcelas
de los beneficiarios y al mismo tiempo realizar reparaciones o trabajos especiales.
El tipo de válvula debe ser elegido sobre la base del propósito buscado y al diámetro de
la tubería donde será instalada. Dentro de este tipo de válvulas están: las válvulas de
compuerta, mariposa y esfera.
Figura 5.12. Vista en planta cámaras de llaves atajados
