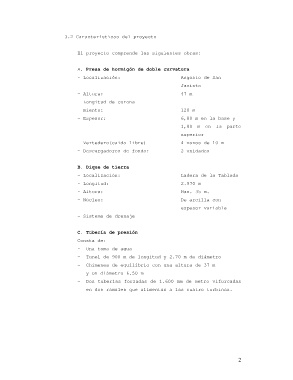

3.2 Características del proyecto
El proyecto comprende las siguientes obras:
A. Presa de hormigón de doble curvatura
- Localización: Angosto de San
Jacinto
- Altura: 47 m
- Longitud de corona-
miento: 120 m
- Espesor: 6,80 m en la base y
1,80 m en la parte
superior
- Vertedero(caída libre) 4 vanos de 10 m
- Descargadores de fondo: 2 unidades
B. Dique de tierra
- Localización: Ladera de la Tablada
- Longitud: 2.970 m
- Altura: Hax. 35 m.
- Núcleo: De arcilla con
espesor variable
- Sistema de drenaje
C. Tubería de presión
Consta de:
- Una toma de agua
- Tunel de 900 m de longitud y 2.70 m de diámetro
- Chimenea de equilibrio con una altura de 37 m
y un diámetro 6.50 m
- Dos tuber1as forzadas de 1.600 mm de metro vifurcadas
en dos ramales que alimentan a las cuatro turbinas.
