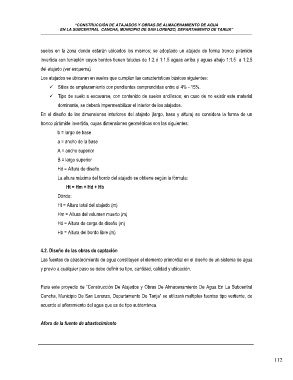

“CONSTRUCCIÓN DE ATAJADOS Y OBRAS DE ALMACENAMIENTO DE AGUA
EN LA SUBCENTRAL CANCHA, MUNICIPIO DE SAN LORENZO, DEPARTAMENTO DE TARIJA”
______________________________________________________________________________________________________________________________

suelos en la zona donde estarán ubicados los mismos; se adoptado un atajado de forma tronco pirámide

invertida con terraplén cuyos bordos tienen taludes de 1:2 ó 1:1.5 aguas arriba y aguas abajo 1:1.5 a 1:2.5
del atajado (ver esquema)

Los atajados se ubicaran en suelos que cumplan las características básicas siguientes:
 Sitios de emplazamiento con pendientes comprendidas entre el 4% - 15%.
 Tipo de suelo a excavarse, con contenido de suelos arcillosos; en caso de no existir este material

dominante, se deberá impermeabilizar el interior de los atajados.
En el diseño de las dimensiones interiores del atajado (largo, base y altura) se considera la forma de un
tronco pirámide invertida, cuyas dimensiones geométricas son las siguientes:

b = largo de base
a = ancho de la base
A = ancho superior

B = largo superior
Hd = Altura de diseño

La altura máxima del bordo del atajado se obtiene según la fórmula:
Ht = Hm + Hd + Hb
Dónde:

Ht = Altura total del atajado (m)
Hm = Altura del volumen muerto (m)
Hd = Altura de carga de diseño (m)

Hb = Altura del bordo libre (m)

4.2. Diseño de las obras de captación

Las fuentes de abastecimiento de agua constituyen el elemento primordial en el diseño de un sistema de agua
y previo a cualquier paso se debe definir su tipo, cantidad, calidad y ubicación.

Para este proyecto de “Construcción De Atajados y Obras De Almacenamiento De Agua En La Subcentral
Cancha, Municipio De San Lorenzo, Departamento De Tarija“ se utilizará multiples fuentes tipo vertiente, de

acuerdo al afloramiento del agua que es de tipo subterránea.

Aforo de la fuente de abastecimiento
