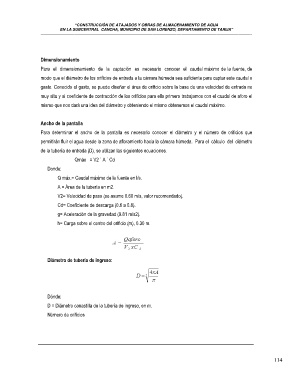

Page 118 - Atajados y Obras de Almacenamiento de Agua - Jarca Cancha, San Lorenzo

“CONSTRUCCIÓN DE ATAJADOS Y OBRAS DE ALMACENAMIENTO DE AGUA
EN LA SUBCENTRAL CANCHA, MUNICIPIO DE SAN LORENZO, DEPARTAMENTO DE TARIJA”
______________________________________________________________________________________________________________________________

Dimensionamiento
Para el dimensionamiento de la captación es necesario conocer el caudal máximo de la fuente, de

modo que el diámetro de los orificios de entrada a la cámara húmeda sea suficiente para captar este caudal o
gasto. Conocido el gasto, se puede diseñar el área de orificio sobre la base de una velocidad de entrada no
muy alta y al coeficiente de contracción de los orificios para ello primero trabajamos con el caudal de aforo el

mismo que nos dará una idea del diámetro y obteniendo el mismo obtenemos el caudal máximo.

Ancho de la pantalla

Para determinar el ancho de la pantalla es necesario conocer el diámetro y el número de orificios que
permitirán fluir el agua desde la zona de afloramiento hacia la cámara húmeda. Para el cálculo del diámetro
de la tubería de entrada (D), se utilizan las siguientes ecuaciones.

Qmáx = V2 ´ A ´ Cd
Donde:

Q máx.= Caudal máximo de la fuente en l/s.
A = Área de la tubería en m2.
V2= Velocidad de paso (se asume 0.60 m/s, valor recomendado).

Cd= Coeficiente de descarga (0.6 a 0.8).
g= Aceleración de la gravedad (9.81 m/s2).
h= Carga sobre el centro del orificio (m), 0.30 m.

Diámetro de tubería de ingreso:

Dónde:

D = Diámetro canastilla de la tubería de ingreso, en m.
Número de orificios

114
