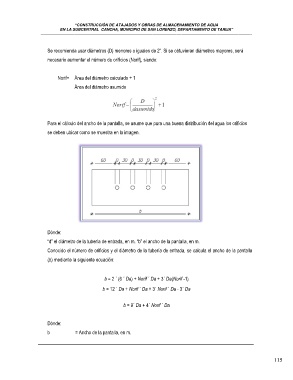

Page 119 - Atajados y Obras de Almacenamiento de Agua - Jarca Cancha, San Lorenzo
P. 119
“CONSTRUCCIÓN DE ATAJADOS Y OBRAS DE ALMACENAMIENTO DE AGUA
EN LA SUBCENTRAL CANCHA, MUNICIPIO DE SAN LORENZO, DEPARTAMENTO DE TARIJA”
______________________________________________________________________________________________________________________________
Se recomienda usar diámetros (D) menores o iguales de 2”. Si se obtuvieran diámetros mayores, será
necesario aumentar el número de orificios (Norif), siendo:
Norif= Área del diámetro calculado + 1
Área del diámetro asumido
Para el cálculo del ancho de la pantalla, se asume que para una buena distribución del agua los orificios
se deben ubicar como se muestra en la imagen.
Dónde:
“d” el diámetro de la tubería de entrada, en m. “b” el ancho de la pantalla, en m.
Conocido el número de orificios y el diámetro de la tubería de entrada, se calcula el ancho de la pantalla
(b) mediante la siguiente ecuación:
b = 2 ´ (6 ´ Da) + Norif ´ Da + 3´ Da(Norif -1)
b = 12 ´ Da + Norif ´ Da + 3´ Norif ´ Da - 3´ Da
b = 9´ Da + 4´ Norif ´ Da
Dónde:
b = Ancho de la pantalla, en m.
115
