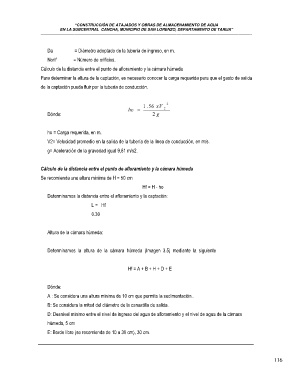

Page 120 - Atajados y Obras de Almacenamiento de Agua - Jarca Cancha, San Lorenzo

“CONSTRUCCIÓN DE ATAJADOS Y OBRAS DE ALMACENAMIENTO DE AGUA
EN LA SUBCENTRAL CANCHA, MUNICIPIO DE SAN LORENZO, DEPARTAMENTO DE TARIJA”
______________________________________________________________________________________________________________________________

Da = Diámetro adoptado de la tubería de ingreso, en m.

Norif = Número de orificios.
Cálculo de la distancia entre el punto de afloramiento y la cámara húmeda

Para determinar la altura de la captación, es necesario conocer la carga requerida para que el gasto de salida
de la captación pueda fluir por la tubería de conducción.

Dónde:

ho = Carga requerida, en m.
V2= Velocidad promedio en la salida de la tubería de la línea de conducción, en m/s.
g= Aceleración de la gravedad igual 9,81 m/s2.

Cálculo de la distancia entre el punto de afloramiento y la cámara húmeda

Se recomienda una altura mínima de H = 50 cm
Hf = H - ho
Determinamos la distancia entre el afloramiento y la captación:

L = Hf
0.30

Altura de la cámara húmeda:

Determinamos la altura de la cámara húmeda (Imagen 3.5) mediante la siguiente

Hf = A + B + H + D + E

Dónde:
A : Se considera una altura mínima de 10 cm que permite la sedimentación..

B: Se considera la mitad del diámetro de la canastilla de salida.
D: Desnivel mínimo entre el nivel de ingreso del agua de afloramiento y el nivel de agua de la cámara
húmeda, 5 cm

E: Borde libre (se recomienda de 10 a 30 cm), 30 cm.

116
