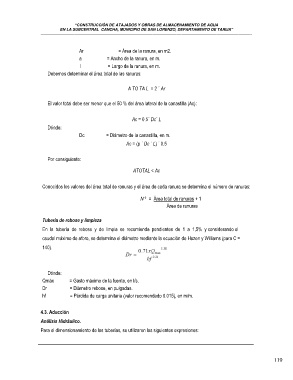

“CONSTRUCCIÓN DE ATAJADOS Y OBRAS DE ALMACENAMIENTO DE AGUA
EN LA SUBCENTRAL CANCHA, MUNICIPIO DE SAN LORENZO, DEPARTAMENTO DE TARIJA”
______________________________________________________________________________________________________________________________
Ar = Área de la ranura, en m2.
a = Ancho de la ranura, en m.
l = Largo de la ranura, en m.
Debemos determinar el área total de las ranuras:
A TO TA L = 2 ´ Ar
El valor total debe ser menor que el 50 % del área lateral de la canastilla (Ac):
Ac = 0.5´ Dc´ L
Dónde:
Dc = Diámetro de la c anastilla, en m.
Ac = (p ´ Dc ´ L) ´ 0.5
Por consiguiente:
ATOTAL < Ac
Conocidos los valores del área total de ranuras y el área de cada ranura se determina el número de ranuras:
N º = Área total de ranuras + 1
Área de ranuras
Tubería de rebose y limpieza
En la tubería de rebose y de limpia se recomienda pendientes de 1 a 1,5% y considerando el
caudal máximo de aforo, se determina el diámetro mediante la ecuación de Hazen y Williams (para C =
140).
Dónde:
Qmáx = Gasto máximo de la fuente, en l/s.
Dr = Diámetro rebose, en pulgadas.
hf = Pérdida de carga unitaria (valor recomendado 0.015), en m/m.
4.3. Aducción
Análisis Hidráulico.
Para el dimensionamiento de las tuberías, se utilizaron las siguientes expresiones:
119
