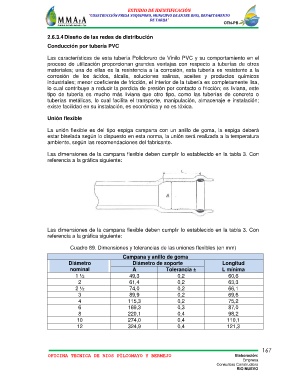

ESTUDIO DE IDENTIFICACIÓN
“CONSTRUCCIÓN PRESA YUQUIPORO, MUNICIPIO DE ENTRE RIOS, DEPARTAMENTO
DE TARIJA”
OTN-PB

2.6.3.4 Diseño de las redes de distribución
Conducción por tubería PVC

Las características de esta tubería Policloruro de Vinilo PVC y su comportamiento en el
proceso de utilización proporcionan grandes ventajas con respecto a tuberías de otros
materiales; una de ellas es la resistencia a la corrosión, esta tubería es resistente a la
corrosión de los ácidos, álcalis, soluciones salinas, aceites y productos químicos
industriales; menor coeficiente de fricción, el interior de la tubería es completamente lisa,
lo cual contribuye a reducir la perdida de presión por contacto o fricción; es liviana, este
tipo de tubería es mucho más liviana que otro tipo, como las tuberías de concreto o
tuberías metálicas, lo cual facilita el transporte, manipulación, almacenaje e instalación;
existe facilidad en su instalación, es económica y no es tóxica.

Unión flexible

La unión flexible es del tipo espiga campana con un anillo de goma, la espiga deberá
estar biselada según lo dispuesto en esta norma, la unión será realizada a la temperatura
ambiente, según las recomendaciones del fabricante.

Las dimensiones de la campana flexible deben cumplir lo establecido en la tabla 3. Con
referencia a la gráfica siguiente:

Las dimensiones de la campana flexible deben cumplir lo establecido en la tabla 3. Con
referencia a la gráfica siguiente:

Cuadro 89. Dimensiones y tolerancias de las uniones flexibles (en mm)
Campana y anillo de goma
Diámetro Diámetro de soporte Longitud
nominal A Tolerancia ± L mínima
1 ½ 49,3 0,2 60,6
2 61,4 0,2 63,3
2 ½ 74,0 0,2 66,1
3 89,9 0,2 69,6
4 115,3 0,2 75,2
6 169,3 0,3 87,0
8 220,1 0,4 98,2
10 274,0 0,4 110,1
12 324,9 0,4 121,3

167
