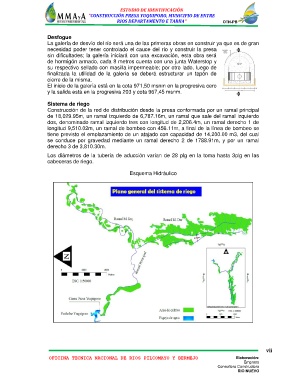

Page 22 - Presa - Yuquiporo, Entre Ríos

ESTUDIO DE IDENTIFICACIÓN
“CONSTRUCCIÓN PRESA YUQUIPORO, MUNICIPIO DE ENTRE
RIOS DEPARTAMENTO E TARIJA” OTN-PB

Desfogue
La galería de desvío del río será una de las primeras obras en construir ya que es de gran
necesidad poder tener controlado el cauce del río y construir la presa
sin dificultades; la galería iniciará con una excavación, esta obra será
de hormigón armado, cada 8 metros cuenta con una junta Waterstop y
su respectivo sellado con masilla impermeable; por otro lado, luego de
finalizada la utilidad de la galería se deberá estructurar un tapón de
cierre de la misma.
El inicio de la galería está en la cota 971,50 msnm en la progresiva cero
y la salida está en la progresiva 203 y cota 967,45 msnm.

Sistema de riego
Construcción de la red de distribución desde la presa conformada por un ramal principal
de 18,029.95m, un ramal izquierdo de 6,787.16m, un ramal que sale del ramal izquierdo
dos, denominado ramal izquierdo tres con longitud de 2,206.4m, un ramal derecho 1 de
longitud 9,510.02m, un ramal de bombeo con 456.11m, a final de la línea de bombeo se
tiene previsto el emplazamiento de un atajado con capacidad de 14,200.00 m3, del cual
se conduce por gravedad mediante un ramal derecho 2 de 1788.91m, y por un ramal
derecho 3 de 3,810.30m.

Los diámetros de la tubería de aducción varían de 28 plg en la toma hasta 3plg en las
cabeceras de riego.

Esquema Hidráulico
