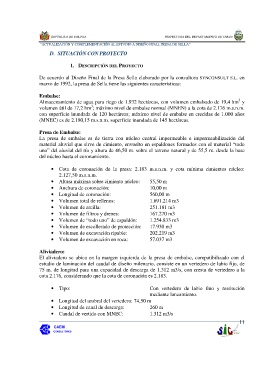

REPÚBLICA DE BOLIVIA PREFECTURA DEL DEPARTAMENTO DE TARIJA

“ACTUALIZACIÓN Y COMPLEMENTACIÓN AL ESTUDIO A DISEÑO FINAL PRESA DE SELLA”

D. SITUACIÓN CON PROYECTO

1. DESCRIPCIÓN DEL PROYECTO

De acuerdo al Diseño Final de la Presa Sella elaborado por la consultora SYNCONSULT S.L. en
marzo de 1992, la presa de Sella tiene las siguientes características:

Embalse:
3
Almacenamiento de agua para riego de 1.932 hectáreas, con volumen embalsado de 19,4 hm y
3
volumen útil de 17,2 hm ; máximo nivel de embalse normal (MNEN) a la cota de 2.176 m.s.n.m.
con superficie inundada de 120 hectáreas; máximo nivel de embalse en crecidas de 1.000 años
(MNEC) es de 2.180,15 m.s.n.m. superficie inundada de 145 hectáreas.

Presa de Embalse:
La presa de embalse es de tierra con núcleo central impermeable e impermeabilización del
material aluvial que sirve de cimiento, envuelto en espaldones formados con el material “todo
uno” del aluvial del río y altura de 46,50 m. sobre el terreno natural y de 55,5 m. desde la base
del núcleo hasta el coronamiento.

• Cota de coronación de la presa: 2.183 m.s.n.m. y cota mínima cimientos núcleo:
2.127,50 m.s.n.m.
• Altura máxima sobre cimiento núcleo: 55,50 m
• Anchura de coronación: 10,00 m
• Longitud de coronación: 560,00 m
• Volumen total de rellenos: 1.691.214 m3
• Volumen de arcilla: 251.181 m3
• Volumen de filtros y drenes: 167.270 m3
• Volumen de “todo uno” de espaldón: 1.254.833 m3
• Volumen de escollerado de protección: 17.930 m3
• Volumen de excavación ripable: 202.219 m3
• Volumen de excavación en roca: 57.037 m3

Aliviadero:
El aliviadero se ubica en la margen izquierda de la presa de embalse, compatibilizado con el
estudio de laminación del caudal de diseño milenario, consiste en un vertedero de labio fijo, de
75 m. de longitud para una capacidad de descarga de 1.312 m3/s, con cresta de vertedero a la
cota 2.176, considerando que la cota de coronación es 2.183.

• Tipo: Con vertedero de labio fino y restitución
mediante lanzamiento.
• Longitud del umbral del vertedero: 74,50 m
• Longitud de canal de descarga: 260 m
• Caudal de vertido con MNEC: 1.312 m3/s
11
