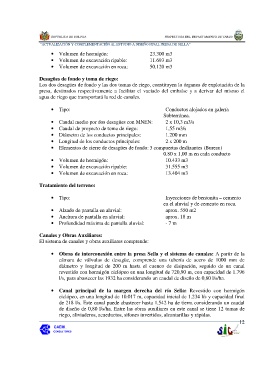

REPÚBLICA DE BOLIVIA PREFECTURA DEL DEPARTAMENTO DE TARIJA

“ACTUALIZACIÓN Y COMPLEMENTACIÓN AL ESTUDIO A DISEÑO FINAL PRESA DE SELLA”

• Volumen de hormigón: 23.300 m3
• Volumen de excavación ripable: 11.693 m3
• Volumen de excavación en roca: 50.120 m3

Desagües de fondo y toma de riego:
Los dos desagües de fondo y las dos tomas de riego, constituyen lo órganos de explotación de la
presa, destinados respectivamente a facilitar el vaciado del embalse y a derivar del mismo el
agua de riego que transportará la red de canales.

• Tipo: Conductos alojados en galería
Subterránea.
• Caudal medio por dos desagües con MNEN: 2 x 10,3 m3/s
• Caudal de proyecto de toma de riego: 1,55 m3/s
• Diámetro de los conductos principales: 1.200 mm
• Longitud de los conductos principales: 2 x 200 m
• Elementos de cierre de desagües de fondo: 3 compuertas deslizantes (Bureau)
0.80 x 1,00 m en cada conducto
• Volumen de hormigón: 10.433 m3
• Volumen de excavación ripable: 31.555 m3
• Volumen de excavación en roca: 13.404 m3

Tratamiento del terreno:

• Tipo: Inyecciones de bentonita – cemento
en el aluvial y de cemento en roca.
• Alzado de pantalla en aluvial: aprox. 550 m2
• Anchura de pantalla en aluvial: aprox. 18 m
• Profundidad máxima de pantalla aluvial: - 7 m

Canales y Obras Auxiliares:
El sistema de canales y obras auxiliares comprende:

• Obras de interconexión entre la presa Sella y el sistema de canales: A partir de la
cámara de válvulas de desagüe, comprende una tubería de acero de 1000 mm de
diámetro y longitud de 200 m hasta el cuenco de disipación, seguido de un canal
revestido con hormigón ciclópeo en una longitud de 720,90 m, con capacidad de 1.796
l/s, para abastecer las 1932 ha considerando un caudal de diseño de 0,80 l/s/ha.

• Canal principal de la margen derecha del río Sella: Revestido con hormigón
ciclópeo, en una longitud de 10.017 m, capacidad inicial de 1.234 l/s y capacidad final
de 218 l/s. Este canal puede abastecer hasta 1.542 ha de tierra considerando un caudal
de diseño de 0,80 l/s/ha. Entre las obras auxiliares en este canal se tiene 12 tomas de
riego, aliviaderos, acueductos, sifones invertidos, alcantarillas y rápidas.
12
