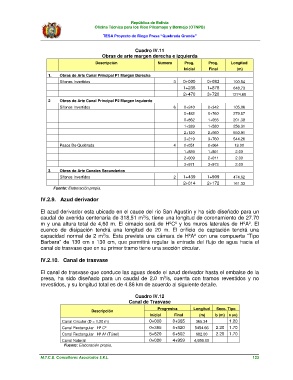

                                            TESA Proyecto de Riego Presa “Quebrada Grande”

                                                          Cuadro IV.11
                                            Obras de arte margen derecha e izquierda
                                         Descripción               Numero     Prog.     Prog.     Longitud
                                                                              Inicial   Final       (m)
                     1.   Obras de Arte Canal Principal P1 Margen Derecha
                          Sifones Invertidos                              3   0+000     0+083      100.54
                                                                              1+236     1+878      648.73
                                                                              2+470     3+720     1274.68
                     2    Obras de Arte Canal Principal P2 Margen Izquierdo
                          Sifones Invertidos                              6   0+240     0+342      105.06
                                                                              0+482     0+760      279.87
                                                                              0+862     1+055      201.38
                                                                              1+339     1+580      256.31
                                                                              2+120     2+660      550.91
                                                                              3+219     3+760      544.26
                          Pasos De Quebrada                               4   0+051     0+064      13.00
                                                                              1+889     1+891      2.00
                                                                              2+009     2+011      2.00
                                                                              3+971     3+973      2.00
                     3    Obras de Arte Canales Secundarios
                          Sifones Invertidos                              2   1+439     1+909      474.62
                                                                              2+014     2+172      161.33
                        Fuente: Elaboración propia.

                  IV.2.9.   Azud derivador

                  El azud derivador esta ubicado en el cauce del río San Agustín y ha sido diseñado para un
                                                             3
                  caudal de avenida centenaria de 318,51 m /s, tiene una longitud de coronamiento de 27.70
                  m y una altura total de 4,60 m. El cimacio será de HºCº y los muros laterales de HºAº. El
                  cuenco  de  disipación  tendrá  una  longitud  de  20  m.  El  orificio  de  captación  tendrá  una
                  capacidad normal de 2 m /s. Esta prevista una cámara de HºAº con una compuerta “Tipo
                                            3
                  Barbara” de 130 cm x 130 cm, que permitirá regular la entrada del flujo de agua hacia el
                  canal de trasvase que en su primer tramo tiene una sección circular.

                  IV.2.10.   Canal de trasvase

                  El canal de trasvase que conduce las aguas desde el azud derivador hasta el embalse de la
                  presa,  ha  sido  diseñado  para  un  caudal  de  2.0  m /s,  cuenta  con  tramos  revestidos  y  no
                                                                      3
                  revestidos, y su longitud total es de 4.86 km de acuerdo al siguiente detalle.

                                                          Cuadro IV.12
                                                       Canal de Trasvase
                                                                   Progresiva     Longitud   Secc. Tipo
                                       Descripción
                                                                Inicial   Final      (m)   b (m)   h (m)
                           Canal Circular (D = 1.20 m)         0+000     0+365     365.34        1.20
                           Canal Rectangular   Hº Cº           0+365     5+820    5454.66   2.20  1.70
                           Canal Rectangular   Hº Aº (Túnel)   5+820     6+502     682.00   2.20  1.70
                           Canal Natural                       0+000     4+959    4,959.00
                                  Fuente: Elaboración propia.
