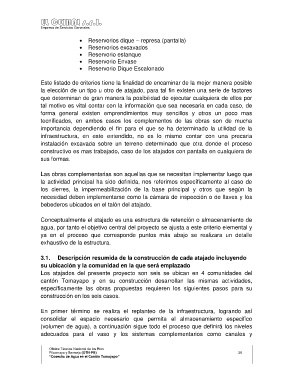

Page 40 - COSECHA DE AGUA EN EL CANTÓN TOMAYAPO

Empresa de Servicios Generales

• Reservorios dique – represa (pantalla)
• Reservorios excavados
• Reservorio estanque
• Reservorio Envase
• Reservorio Dique Escalonado

Este listado de criterios tiene la finalidad de encaminar de la mejor manera posible
la elección de un tipo u otro de atajado, para tal fin existen una serie de factores
que determinan de gran manera la posibilidad de ejecutar cualquiera de ellos por
tal motivo es vital contar con la información que sea necesaria en cada caso, de
forma general existen emprendimientos muy sencillos y otros un poco mas
tecnificados, en ambos casos los complementos de las obras son de mucha
importancia dependiendo el fin para el que se ha determinado la utilidad de la
infraestructura, en este entendido, no es lo mismo contar con una precaria
instalación excavada sobre un terreno determinado que otra donde el proceso
constructivo es mas trabajado, caso de los atajados con pantalla en cualquiera de
sus formas.

Las obras complementarias son aquellas que se necesitan implementar luego que
la actividad principal ha sido definida, nos referimos específicamente al caso de
los cierres, la impermeabilización de la base principal y otros que según la
necesidad deben implementarse como la cámara de inspección o de llaves y los
bebederos ubicados en el talón del atajado.

Conceptualmente el atajado es una estructura de retención o almacenamiento de
agua, por tanto el objetivo central del proyecto se ajusta a este criterio elemental y
ya en el proceso que corresponde puntos más abajo se realizara un detalle
exhaustivo de la estructura.

3.1. Descripción resumida de la construcción de cada atajado incluyendo
su ubicación y la comunidad en la que será emplazado
Los atajados del presente proyecto son seis se ubican en 4 comunidades del
cantón Tomayapo y en su construcción desarrollan las mismas actividades,
específicamente las obras propuestas requieren los siguientes pasos para su
construcción en los seis casos.

En primer término se realiza el replanteo de la infraestructura, logrando así
consolidar el espacio necesario que permita el almacenamiento especifico
(volumen de agua), a continuación sigue todo el proceso que definirá los niveles
adecuados para el vaso y los sistemas complementarios como canales y
