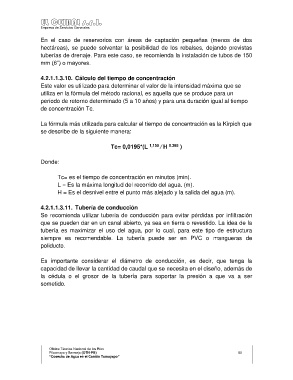

Page 61 - COSECHA DE AGUA EN EL CANTÓN TOMAYAPO

Empresa de Servicios Generales

En el caso de reservorios con áreas de captación pequeñas (menos de dos
hectáreas), se puede solventar la posibilidad de los rebalses, dejando previstas
tuberías de drenaje. Para este caso, se recomienda la instalación de tubos de 150
mm (6”) o mayores.

4.2.1.1.3.10. Cálculo del tiempo de concentración
Este valor es utilizado para determinar el valor de la intensidad máxima que se
utiliza en la fórmula del método racional, es aquella que se produce para un
período de retorno determinado (5 a 10 años) y para una duración igual al tiempo
de concentración Tc.

La fórmula más utilizada para calcular el tiempo de concentración es la Kirpich que
se describe de la siguiente manera:

Tc= 0,0195*(L 1,155 ∕ H 0.385 )

Donde:

Tc= es el tiempo de concentración en minutos (min).
L = Es la máxima longitud del recorrido del agua. (m).
H = Es el desnivel entre el punto más alejado y la salida del agua (m).

4.2.1.1.3.11. Tubería de conducción
Se recomienda utilizar tubería de conducción para evitar pérdidas por infiltración
que se pueden dar en un canal abierto, ya sea en tierra o revestido. La idea de la
tubería es maximizar el uso del agua, por lo cual, para este tipo de estructura
siempre es recomendable. La tubería puede ser en PVC o mangueras de
poliducto.

Es importante considerar el diámetro de conducción, es decir, que tenga la
capacidad de llevar la cantidad de caudal que se necesita en el diseño, además de
la cédula o el grosor de la tubería para soportar la presión a que va a ser
sometido.
