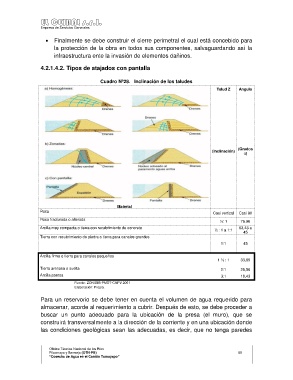

• Finalmente se debe construir el cierre perimetral el cual está concebido para
la protección de la obra en todos sus componentes, salvaguardando así la
infraestructura ente la invasión de elementos dañinos.

4.2.1.4.2. Tipos de atajados con pantalla

Cuadro Nº28. Inclinación de los taludes

Talud Z Angulo

(Grados
(Inclinación)
α)

Material
Roca
Casi vertical Casi 90
Roca fracturada o alterada
¼: 1 76.96
Arcilla muy compacta o tierra con recubrimiento de concreto 63,43 a
½ : 1 a 1:1
45
Tierra con recubrimiento de piedra o tierra para canales grandes
1:1 45

Arcilla firme o tierra para canales pequeños
1 ½ : 1 33,69
Tierra arenosa o suelta 2:1 26,56
Arcilla porosa 3:1 18,43
Fuente: ZONISIG-PMOT-CNPV 2001
Elaboración: Propia.

Para un reservorio se debe tener en cuenta el volumen de agua requerido para
almacenar, acorde al requerimiento a cubrir. Después de esto, se debe proceder a
buscar un punto adecuado para la ubicación de la presa (el muro), que se
construirá transversalmente a la dirección de la corriente y en una ubicación donde
las condiciones geológicas sean las adecuadas, es decir, que no tenga paredes
