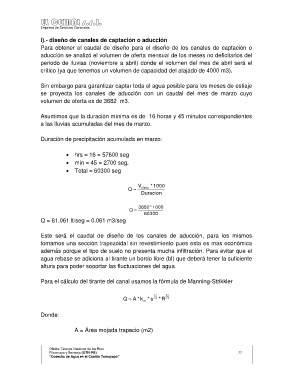

i).- diseño de canales de captación o aducción
Para obtener el caudal de diseño para el diseño de los canales de captación o
aducción se analizó el volumen de oferta mensual de los meses no deficitarios del
periodo de lluvias (noviembre a abril) donde el volumen del mes de abril será el
crítico (ya que tenemos un volumen de capacidad del atajado de 4000 m3).

Sin embargo para garantizar captar toda el agua posible para los meses de estiaje
se proyecta los canales de aducción con un caudal del mes de marzo cuyo
volumen de oferta es de 3682 m3.

Asumimos que la duración mínima es de 16 horas y 45 minutos correspondientes
a las lluvias acumuladas del mes de marzo.

Duración de precipitación acumulada en marzo:

• hrs = 16 = 57600 seg
• min = 45 = 2700 seg.
• Total = 60300 seg

V * 1000
Q  oferta
Duracion

3682 * 1000
Q 
60300
Q = 61.061 lt/seg = 0.061 m3/seg

Este será el caudal de diseño de los canales de aducción, para los mismos
tomamos una sección trapezoidal sin revestimiento pues esta es mas económica
además porque el tipo de suelo no presenta mucha infiltración. Para evitar que el
agua rebase se adiciona al tirante un bordo libre (bl) que deberá tener la suficiente
altura para poder soportar las fluctuaciones del agua.

Para el cálculo del tirante del canal usamos la fórmula de Manning-Strikkler

2
Q  A * k m * s 1 2 * R
3

Donde:

A = Área mojada trapecio (m2)
