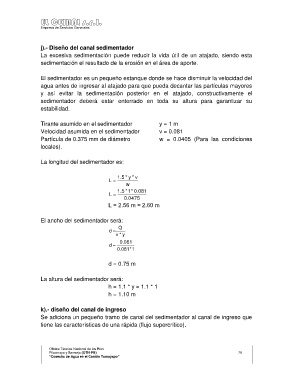

j).- Diseño del canal sedimentador
La excesiva sedimentación puede reducir la vida útil de un atajado, siendo esta
sedimentación el resultado de la erosión en el área de aporte.

El sedimentador es un pequeño estanque donde se hace disminuir la velocidad del
agua antes de ingresar al atajado para que pueda decantar las partículas mayores
y así evitar la sedimentación posterior en el atajado, constructivamente el
sedimentador deberá estar enterrado en toda su altura para garantizar su
estabilidad.

Tirante asumido en el sedimentador y = 1 m
Velocidad asumida en el sedimentador v = 0.081
Partícula de 0.375 mm de diámetro w = 0.0405 (Para las condiciones
locales).

La longitud del sedimentador es:

L  5 . 1 * y * v
w

L  5 . 1 * 1 * . 0 081
. 0 0475
L = 2.56 m ≈ 2.60 m

El ancho del sedimentador será:
d  Q
v * y

d  . 0 061
. 0 081 * 1

d = 0.75 m

La altura del sedimentador será:
h = 1.1 * y = 1.1 * 1
h = 1.10 m

k).- diseño del canal de ingreso
Se adiciona un pequeño tramo de canal del sedimentador al canal de ingreso que
tiene las características de una rápida (flujo supercrítico).
