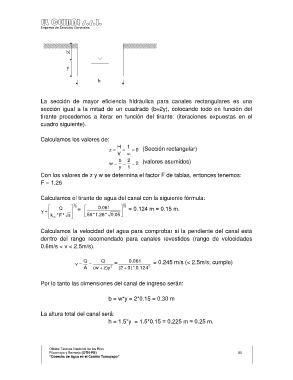

Page 81 - COSECHA DE AGUA EN EL CANTÓN TOMAYAPO

Empresa de Servicios Generales

bl

y

b

La sección de mayor eficiencia hidráulica para canales rectangulares es una
sección igual a la mitad de un cuadrado (b=2y), colocando todo en función del
tirante procedemos a iterar en función del tirante: (iteraciones expuestas en el
cuadro siguiente).

Calculamos los valores de:
H 1
z    0 (Sección rectangular)
V 
b 2
w    2 (valores asumidos)
y 1
Con los valores de z y w se determina el factor F de tablas, entonces tenemos:
F = 1.26

Calculamos el tirante de agua del canal con la siguiente fórmula:
3 3
 Q  8 =  . 0 061  8 = 0.124 m ≈ 0.15 m.
y     
k   m * F * s    56 * . 1 26 * . 0 05 

Calculamos la velocidad del agua para comprobar si la pendiente del canal está
dentro del rango recomendado para canales revestidos (rango de velocidades
0.6m/s < v < 2.5m/s).

v  Q  Q = . 0 061 = 0.245 m/s (< 2.5m/s; cumple)
A ( w  y ) z 2 2 (  * ) 0 . 0 124 2

Por lo tanto las dimensiones del canal de ingreso serán:

b = w*y = 2*0.15 = 0.30 m

La altura total del canal será:
h = 1.5*y = 1.5*0.15 = 0.225 m ≈ 0.25 m.

Oficina Técnica Nacional de los Ríos
Pilcomayo y Bermejo (OTN-PB) 80
“Cosecha de Agua en el Cantón Tomayapo”
